CONRAD GR-3 YERALTI GÖRÜNTÜLEME CİHAZI

Conrad GR-3, toprak altındaki farklılıkların araştırılmasına ve elde edilen verilerin üç boyutlu olarak analiz edilmesine yardımcı olan profesyonel bir 3D yeraltı görüntüleme cihazıdır.

Cihaz, gömülü metal hedeflerin, manyetik nesnelerin ve boşluk benzeri yapıların araştırılmasına yönelik kullanılabilir. Özel olarak geliştirilen 3D analiz yazılımı sayesinde elde edilen veriler grafiksel ve sayısal olarak incelenebilir.

Conrad GR-3; otomatik ve manuel 3D zemin tarama, canlı tarama ve Pinpointer olmak üzere farklı çalışma modları sunar. Tarama sırasında elde edilen veriler kablosuz olarak Android veya iOS işletim sistemine sahip mobil cihazlara aktarılabilir ve gerçek zamanlı olarak görüntülenebilir.

3D YERALTI GÖRÜNTÜLEME

Conrad GR-3'ün temel çalışma sistemi, taranan zeminden elde edilen verilerin üç boyutlu olarak analiz edilmesine dayanır.

3D Zemin Tarama fonksiyonu sayesinde taranan bölgedeki ölçüm farklılıkları grafiksel olarak görüntülenebilir. Elde edilen veriler üzerinden hedefin konumu, yaklaşık derinliği ve çapı hakkında değerlendirme yapılmasına yardımcı olacak analizler gerçekleştirilebilir.

3D görüntülerde ortaya çıkan farklılıklar tek başına belirli bir hedefin kesin kanıtı olarak değerlendirilmemelidir. Zemin yapısı, mineralizasyon, nem ve doğal oluşumlar da ölçüm sonuçlarını etkileyebilir.

CN-S TEK SENSÖR TEKNOLOJİSİ

Conrad GR-3, yüksek hassasiyetli CN-S tekli sensör teknolojisi ile çalışmaktadır.

Ürün teknik bilgilerinde sensör sistemi ±2000 µT olarak belirtilmektedir.

CN-S sensör, taranan bölgedeki manyetik alan değişimlerinin ölçülmesine yardımcı olur. Elde edilen ölçümler, zemin içerisindeki farklılıkların ve olası hedef anomalilerinin değerlendirilmesinde kullanılabilir.

GR-3 VE GR-3 PLUS FARKI

Conrad GR serisinde GR-3 ve GR-3 Plus olmak üzere iki farklı model bulunmaktadır.

GR-3, yüksek hassasiyetli tekli CN-S sensör sistemine sahiptir.

GR-3 Plus ise iki sensörlü CN-D Dual sistem kullanmaktadır.

Bu nedenle GR-3 modelinde çift sensör özelliği bulunmamaktadır. İki model arasındaki temel sensör farkı bu yapıdan kaynaklanmaktadır.

OTOMATİK 3D ZEMİN TARAMA

Otomatik tarama modu, belirlenen alanın sistematik şekilde taranmasına ve elde edilen ölçüm verilerinin 3D analiz için oluşturulmasına yardımcı olur.

Tarama tamamlandığında elde edilen veriler mobil cihaz üzerinden görüntülenebilir ve analiz edilebilir.

Bu yöntem, özellikle belirli bir alanın düzenli şekilde taranması gereken çalışmalarda kullanılabilir.

MANUEL 3D ZEMİN TARAMA

Manuel tarama modu, kullanıcının tarama hareketlerini ve ölçüm sürecini daha kontrollü şekilde gerçekleştirmesine olanak sağlar.

Kullanıcı, araştırılan alanın özelliklerine göre tarama yönünü ve hareket şeklini belirleyebilir.

Manuel tarama sonucunda elde edilen veriler de 3D analiz uygulaması üzerinden incelenebilir.

CANLI TARAMA

Canlı Tarama fonksiyonu, tarama sırasında alınan verilerin anlık olarak takip edilmesine yardımcı olur.

Ölçüm sırasında oluşan değişiklikler mobil cihaz ekranında grafiksel olarak görüntülenebilir.

Bu özellik, geniş alanların ön incelemesinde ve belirgin sinyal farklılıklarının takip edilmesinde kullanılabilir.

PINPOINTER FONKSİYONU

Pinpointer modu, tarama sırasında belirlenen bir hedefin yaklaşık noktasal konumunun araştırılmasına yardımcı olur.

Geniş alan taramasından sonra şüpheli bölgenin daha kontrollü şekilde incelenmesini sağlayabilir.

Pinpointer sonucu hedefin kesin merkezini veya gerçek fiziksel boyutunu garanti etmez.

3D ANALİZ UYGULAMASI

Conrad GR-3, Android ve iOS işletim sistemleri için geliştirilen Conrad GR-3 3D analiz uygulamasıyla kullanılabilir.

Tarama sırasında elde edilen veriler kablosuz bağlantı üzerinden mobil cihaza aktarılabilir.

Uygulama üzerinden veriler gerçek zamanlı olarak görüntülenebilir ve tarama tamamlandıktan sonra ayrıntılı şekilde analiz edilebilir.

GERÇEK ZAMANLI VERİ AKTARIMI

GR-3, tarama sırasında elde edilen ölçüm verilerinin mobil cihaz ekranında anlık olarak görüntülenmesine olanak sağlar.

Bu yapı sayesinde kullanıcı, tarama sırasında oluşan değişiklikleri beklemeden takip edebilir.

Tarama tamamlandıktan sonra elde edilen veriler mobil cihaz üzerinde saklanarak daha sonra tekrar incelenebilir.

KABLOSUZ VERİ TRANSFERİ

Conrad GR-3'te Bluetooth 4.2 BLE kablosuz bağlantı teknolojisi kullanılmaktadır.

Kablosuz bağlantı, cihaz ile Android veya iOS mobil cihaz arasındaki veri iletişimini sağlar.

Bu yapı, saha taraması sırasında kablo kullanımını azaltarak daha rahat bir çalışma ortamı oluşturur.

METAL VE BOŞLUK ANALİZİ

Conrad GR-3, ürün açıklamasına göre metal hedeflerin yanı sıra yer altında bulunan boşluk benzeri yapıların araştırılmasına yönelik kullanılabilir.

3D analiz yazılımı, ölçüm verilerini grafiksel olarak görüntüleyerek farklı anomalilerin incelenmesine yardımcı olur.

Metal hedefler ve boşluklar için elde edilen görüntülerin yorumlanmasında hedefin boyutu, zemin yapısı ve çevresel koşullar dikkate alınmalıdır.

Bir anomalinin görüntülenmesi, tek başına bunun kesin olarak metal, mezar, oda veya tünel olduğu anlamına gelmez.

MANYETİK VE MANYETİK OLMAYAN METAL ANALİZİ

Ürün açıklamasında 3D analiz yazılımının manyetik metaller olan demir ve çelik ile manyetik olmayan metaller olan altın, gümüş ve bakır gibi hedefleri grafiksel olarak göstermeye yardımcı olduğu belirtilmektedir.

Bu ayrım, tarama verilerinin değerlendirilmesinde kullanıcıya yardımcı olan bir analiz özelliğidir.

Ancak yazılım görüntüsü veya sinyal tek başına hedefin gerçek metal türünü kesin olarak doğrulamaz.

HEDEF BOYUTU VE ÇAP ANALİZİ

GR-3'ün yazılım seçenekleri, tespit edilen hedefin yaklaşık çapı veya büyüklüğü hakkında değerlendirme yapılmasına yardımcı olabilir.

Hedefin gerçek boyutu; hedefin şekli, konumu, zemin koşulları ve ölçüm geometrisi gibi faktörlerden etkilenebilir.

Bu nedenle yazılım tarafından verilen değerler ölçüm sonucu olarak değerlendirilmelidir.

DERİNLİK ANALİZİ

Conrad GR-3, tarama verileri üzerinden hedefin yaklaşık derinliği hakkında analiz yapılmasına yardımcı olur.

Ürün sayfasında hedefin büyüklüğü ve toprak yapısına bağlı olarak 5 metreye kadar derinlik bilgisi verilmektedir.

Belirtilen 5 metre değeri maksimum teknik değer olarak sunulmakta olup gerçek tespit derinliği hedefin boyutuna ve zemin yapısına göre değişebilir.

MOBİL CİHAZLARDA VERİ SAKLAMA

Tarama sırasında elde edilen veriler tablet veya telefon gibi mobil cihazlarda saklanabilir.

Kaydedilen veriler daha sonra tekrar açılarak ayrıntılı şekilde incelenebilir.

Bu özellik, farklı tarama sonuçlarının karşılaştırılmasına ve önceki çalışmaların yeniden değerlendirilmesine yardımcı olur.

KOMPAKT VE HAFİF TASARIM

Conrad GR-3, taşınabilir kullanım amacıyla kompakt bir yapıda tasarlanmıştır.

Ürün teknik bilgilerinde cihazın ağırlığı yaklaşık 500 gram olarak belirtilmektedir.

Cihazın kablosuz veri aktarımı sayesinde tarama sırasında mobil cihaz ile bağlantı kurulabilir ve saha kullanımı daha pratik hale getirilebilir.

BATARYA VE ÇALIŞMA SÜRESİ

Conrad GR-3, 3,7 V Li-ion şarj edilebilir batarya kullanmaktadır.

Ürün teknik bilgilerinde yaklaşık 8 saat çalışma süresi belirtilmektedir.

Gerçek çalışma süresi; kullanım şekli, kablosuz bağlantı, tarama modu, ortam sıcaklığı ve diğer kullanım koşullarına göre değişebilir.

5 VOLT MICRO USB ŞARJ

Cihaz 5 Volt – 2 A şarj girişi ile şarj edilmektedir.

Ürün açıklamasında taşınabilir güç kaynakları kullanılarak da şarj edilebildiği belirtilmektedir.

Paket içerisinde 5 volt şarj adaptörü ve şarj kablosu bulunmaktadır.

ÇALIŞMA SICAKLIĞI

Conrad GR-3 için belirtilen çalışma sıcaklığı aralığı 0°C ile 70°C arasındadır.

Cihazın belirtilen çalışma koşulları dışında kullanılması ölçüm performansını etkileyebilir.

SAKLAMA KOŞULLARI

Ürün için belirtilen saklama sıcaklığı -20°C ile 60°C arasındadır.

Uzun süre kullanılmayacağı durumlarda cihazın uygun sıcaklık koşullarında muhafaza edilmesi önerilir.

KULLANIM ALANLARI

• Yer altı görüntüleme çalışmaları
• 3D zemin taramaları
• Metal hedef araştırmaları
• Manyetik nesne araştırmaları
• Boşluk araştırmaları
• Zemin farklılıklarının incelenmesi
• Arkeolojik ön araştırmalar
• Arazi araştırmaları
• Gömülü nesnelerin araştırılması
• Genel yer altı incelemeleri

TEKNİK ÖZELLİKLER

Ürün Adı: Conrad GR-3
Marka: Conrad / Groundtech
Ürün Grubu: 3D Yeraltı Görüntüleme Cihazı
Sistem: 3D Zemin Tarayıcı
Sensör Teknolojisi: CN-S Tekli Sensör
Sensör Ölçüm Aralığı: ±2000 µT
CPU: 240 MHz
A/D Dönüştürücü: 12-bit
Maksimum Derinlik: 5 metreye kadar*
Tarama Modları: Otomatik / Manuel / Canlı Tarama / Pinpointer
3D Analiz Uygulaması: Conrad GR-3 Android & iOS
Dil: Türkçe
Batarya: 3,7 V Li-ion şarj edilebilir
Çalışma Süresi: Yaklaşık 8 saat*
Kablosuz Bağlantı: Bluetooth 4.2 BLE
Çalışma Sıcaklığı: 0°C – 70°C
Saklama Sıcaklığı: -20°C – 60°C
Ağırlık: Yaklaşık 500 gram
Boyut: 810 × 70 × 70 mm
Şarj Girişi: 5 Volt – 2 A
Garanti: 2 yıl

*Derinlik değeri hedefin boyutuna ve toprak yapısına göre değişir. Ürün sayfasındaki değer maksimum değer olarak belirtilmiştir.
*Çalışma süresi kullanım koşullarına göre değişebilir.

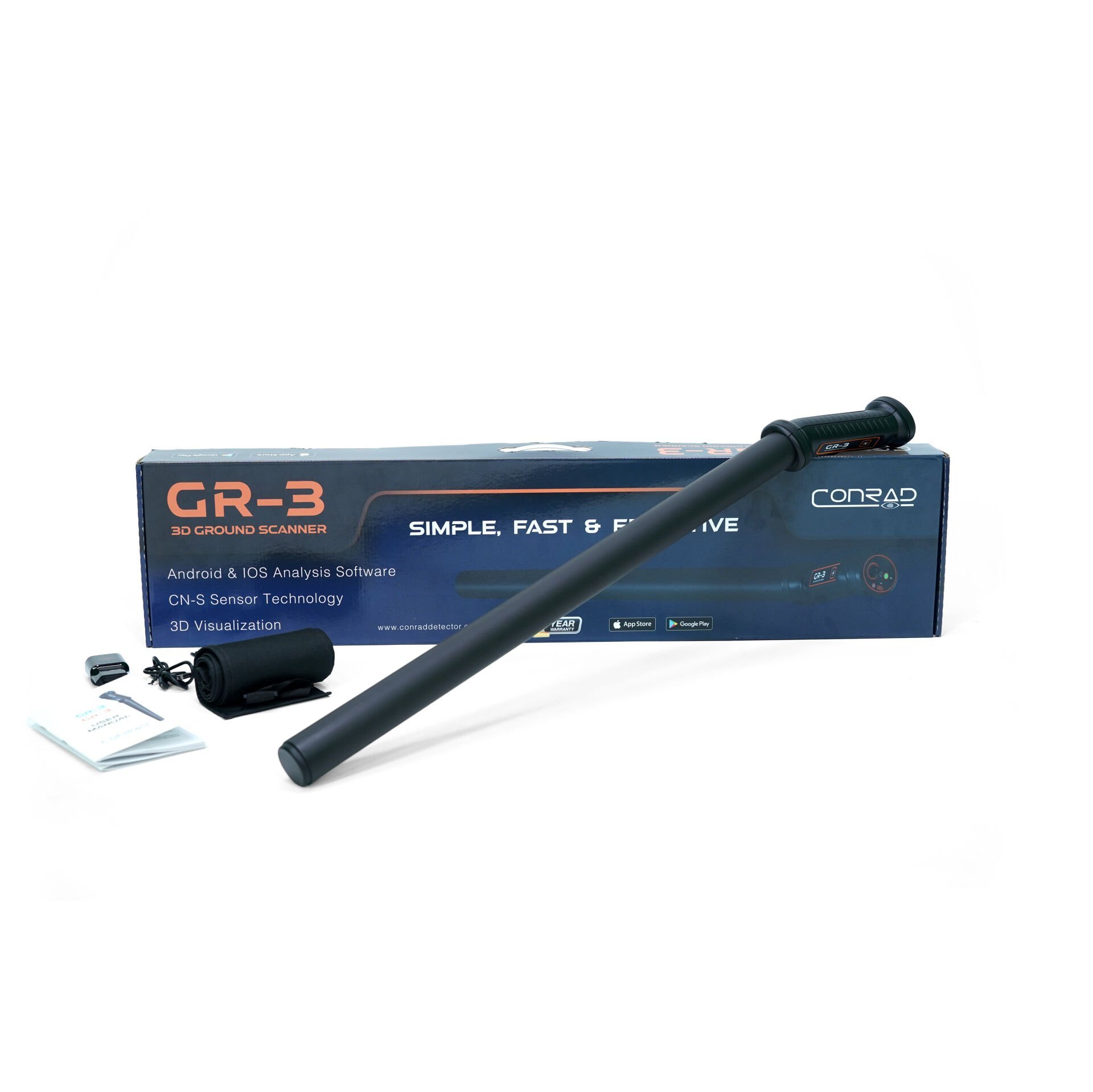

PAKET İÇERİĞİ

• Conrad GR-3 ana cihazı
• 5 Volt şarj adaptörü
• Şarj kablosu
• Taşıma kılıfı
• Kullanma kılavuzu
• Garanti belgesi

PERFORMANS VE ÖLÇÜM KOŞULLARI

Conrad GR-3'ün ölçüm sonuçları; hedefin boyutu, şekli, konumu, zemin yapısı, mineralizasyon, toprak nemi, kayaç yapısı, çevresel elektromanyetik koşullar, tarama hızı ve kullanılan çalışma modu gibi birçok faktörden etkilenebilir.

3D görüntüde oluşan bir anomalinin gerçek nedeni yalnızca cihaz verisine bakılarak kesin olarak belirlenemez.

Ölçüm sonuçlarının saha koşulları ve mümkün olduğunda farklı araştırma yöntemleriyle birlikte değerlendirilmesi gerekir.

DERİNLİK BİLGİLENDİRMESİ

Ürün sayfasında Conrad GR-3 için 5 metreye kadar derinlik bilgisi verilmektedir.

Bu değer, hedefin boyutu ve toprak yapısına bağlı olarak değişen maksimum teknik değerdir.

Küçük hedefler, düşük kontrastlı anomaliler veya elverişsiz zemin koşullarında gerçek tespit derinliği daha düşük olabilir.

Bu nedenle herhangi bir hedef için sabit ve garanti edilmiş bir tespit derinliği bulunmamaktadır.

ÖNEMLİ BİLGİLENDİRME

Conrad GR-3, yer altındaki ölçüm farklılıklarının araştırılmasına ve elde edilen verilerin üç boyutlu olarak analiz edilmesine yardımcı olan bir yeraltı görüntüleme cihazıdır.

3D grafikler, sinyal farklılıkları, hedef çapı ve derinlik analizleri teknik ölçüm sonuçlarıdır.

Bu veriler tek başına altın, gümüş, define, mezar, tünel, oda, mağara veya başka bir yer altı yapısının kesin olarak bulunduğunu göstermez.

Gerçek sonuçlar hedef özelliklerine, zemin yapısına, çevresel koşullara ve kullanıcı uygulamasına göre değişebilir.

YASAL UYARI

Yeraltı görüntüleme ve metal tespit cihazlarının kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.

Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.

Kazı, sondaj, kültür varlığı araştırması veya benzeri faaliyetler ilgili mevzuat kapsamında izin veya yetkilendirme gerektirebilir.

Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı, sondaj veya kültür varlığı araştırması yapma izni anlamına gelmez.

Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
