CONRAD GR-3 PLUS YERALTI GÖRÜNTÜLEME CİHAZI

Conrad GR-3 Plus, toprak altındaki farklılıkların araştırılmasına ve elde edilen verilerin üç boyutlu olarak analiz edilmesine yardımcı olan profesyonel bir 3D yeraltı görüntüleme cihazıdır.

Cihaz; toprak altında bulunan metal hedeflerin, manyetik nesnelerin ve boşluk benzeri yapıların araştırılmasına yardımcı olur. Özel 3D analiz yazılımı sayesinde elde edilen veriler grafiksel ve sayısal olarak incelenebilir.

GR-3 Plus, GR-3 modelinden farklı olarak yüksek hassasiyetli çift sensörlü CN-D sistemine sahiptir. Bu yapı sayesinde daha derin ve daha yüksek çözünürlüklü verilerin elde edilmesine yardımcı olur.

3D YERALTI GÖRÜNTÜLEME

Conrad GR-3 Plus'ın temel çalışma sistemi, taranan zeminden elde edilen verilerin üç boyutlu olarak analiz edilmesine dayanır.

3D Zemin Tarama fonksiyonu sayesinde toprak altındaki nesnelerin ve boşluk benzeri yapıların konumu, yaklaşık derinliği ve büyüklüğü hakkında grafiksel ve sayısal değerlendirme yapılabilir.

Tarama sonucunda elde edilen veriler mobil cihaz ekranında görüntülenebilir ve tarama tamamlandıktan hemen sonra analiz edilebilir.

3D görüntülerde görülen anomaliler tek başına belirli bir hedefin kesin kanıtı olarak değerlendirilmemelidir. Zemin yapısı, mineralizasyon, nem ve doğal oluşumlar da ölçüm sonuçlarını etkileyebilir.

CN-D ÇİFT SENSÖR TEKNOLOJİSİ

Conrad GR-3 Plus, CN-D Dual çift sensör teknolojisine sahiptir.

İki sensörlü yapı, GR-3 modelindeki tekli CN-S sensör sisteminden ayrılır. Ürün açıklamasına göre çift sensör sistemi daha fazla derine nüfuz etmeye ve daha yüksek çözünürlüklü veriler elde etmeye yardımcı olur.

Bu yapı, özellikle geniş veya daha ayrıntılı tarama yapılması gereken alanlarda ölçüm verilerinin değerlendirilmesine katkı sağlar.

METAL VE BOŞLUK ANALİZİ

GR-3 Plus, yer altında bulunan metal hedeflerin yanı sıra boşluk benzeri yapıların araştırılmasına yönelik kullanılabilir.

3D analiz yazılımı, manyetik metaller olan demir ve çelik ile manyetik olmayan altın, gümüş ve bakır gibi metallerin grafiksel olarak gösterilmesine yardımcı olur.

Bu sonuçlar yazılım tarafından oluşturulan ölçüm verileridir. Bir sinyalin doğrudan altın, gümüş veya başka bir metal olduğunu kesin olarak kanıtlamaz.

3D ZEMİN TARAMA

3D Zemin Tarama fonksiyonu, taranan alanın üç boyutlu olarak incelenmesine yardımcı olur.

Tarama sonucunda elde edilen veriler üzerinden yer altındaki hedeflerin konumu, yaklaşık derinliği ve büyüklüğü hakkında analiz yapılabilir.

Otomatik ve manuel tarama seçenekleri sayesinde kullanıcı, çalışma alanına göre uygun tarama yöntemini seçebilir.

OTOMATİK TARAMA

Otomatik 3D Zemin Tarama modu, belirlenen alanın sistematik şekilde taranmasına yardımcı olur.

Tarama sırasında elde edilen veriler gerçek zamanlı olarak mobil cihaz ekranına aktarılabilir.

Tarama tamamlandığında elde edilen grafikler daha ayrıntılı şekilde incelenebilir.

MANUEL TARAMA

Manuel 3D Zemin Tarama modu, kullanıcının tarama hareketlerini daha kontrollü şekilde gerçekleştirmesine olanak sağlar.

Bu yöntem, araştırılan alanın özelliklerine göre farklı tarama yönleri ve hareketleri kullanmak isteyen kullanıcılar için tercih edilebilir.

CANLI TARAMA

Canlı Tarama fonksiyonu, tarama sırasında alınan verilerin anlık olarak takip edilmesini sağlar.

Grafiksel veriler mobil cihaz ekranında gerçek zamanlı olarak görüntülenebilir.

Belirli bir tarama şekline bağlı kalmadan hızlı bir ön inceleme yapılmasına yardımcı olur.

PINPOINTER FONKSİYONU

Pinpointer fonksiyonu, daha önce belirlenen hedefin noktasal konumunun araştırılmasına yardımcı olur.

Geniş alan taramasından sonra hedef bölgesinin daha hassas şekilde incelenmesini sağlayabilir.

Pinpointer sonucu hedefin kesin fiziksel merkezini veya gerçek boyutunu garanti etmez.

GERÇEK ZAMANLI VERİ AKTARIMI

GR-3 Plus ile tarama sırasında elde edilen veriler kablosuz olarak tablet veya telefon gibi mobil cihazlara aktarılabilir.

Bu sayede kullanıcı tarama sonuçlarını beklemeden anlık olarak görüntüleyebilir.

Tarama ve ölçüm işlemi tamamlandıktan sonra veriler mobil cihaz üzerinden tekrar incelenebilir.

ANDROID VE IOS 3D ANALİZ UYGULAMASI

Conrad GR-3 Plus, Android ve iOS işletim sistemleri için geliştirilen özel Conrad GR-3 3D Analiz uygulaması ile kullanılabilir.

Uygulama üzerinden tarama sonuçları grafiksel olarak görüntülenebilir ve analiz edilebilir.

Elde edilen veriler mobil cihazlarda saklanarak daha sonra tekrar ayrıntılı şekilde değerlendirilebilir.

HEDEF BÜYÜKLÜĞÜ VE DERİNLİK ANALİZİ

Yazılım seçenekleri sayesinde tespit edilen hedefin yaklaşık derinliği ve büyüklüğü hakkında değerlendirme yapılabilir.

Ürün sayfasında derinliğin hedefin büyüklüğüne ve toprak yapısına bağlı olarak 5 metreye kadar ulaşabildiği belirtilmektedir.

Bu değer maksimum teknik değer olarak verilmiştir. Gerçek tespit derinliği hedefin boyutuna, yapısına, konumuna ve zemin özelliklerine göre değişebilir.

FARKLI ZEMİNLERDE KULLANIM

Conrad GR-3 Plus, ürün açıklamasına göre kumlu, kayalık ve killi gibi farklı zemin yapılarında kullanılabilir.

Bununla birlikte her zemin türünün mineralizasyon ve elektromanyetik özellikleri farklı olduğundan gerçek ölçüm sonuçları saha koşullarına göre değişebilir.

KABLOSUZ BAĞLANTI

Cihazda Bluetooth 4.2 BLE kablosuz bağlantı teknolojisi bulunmaktadır.

Kablosuz bağlantı sayesinde tarama verileri mobil cihazlara aktarılabilir.

Bu yapı, saha çalışması sırasında kablo kullanımını azaltarak daha pratik bir kullanım sağlar.

BATARYA VE ÇALIŞMA SÜRESİ

Conrad GR-3 Plus, 3,7 V Li-ion şarj edilebilir batarya kullanmaktadır.

Ürün teknik bilgilerinde yaklaşık 8 saat çalışma süresi belirtilmektedir.

Gerçek çalışma süresi kullanım şekline, aktif tarama moduna, kablosuz bağlantıya ve çevresel koşullara göre değişebilir.

5 VOLT MICRO USB ŞARJ

Cihaz 5 Volt – 2 A şarj girişiyle şarj edilmektedir.

Taşınabilir güç kaynakları kullanılarak da şarj edilebildiği belirtilmektedir.

Bu özellik, uzun süreli saha çalışmalarında cihazın yeniden şarj edilmesini kolaylaştırır.

KOMPAKT VE HAFİF TASARIM

Conrad GR-3 Plus, saha kullanımına uygun kompakt bir tasarıma sahiptir.

Ürün teknik bilgilerinde ağırlık yaklaşık 500 gram, boyut ise 810 × 70 × 70 mm olarak belirtilmektedir.

Hafif yapı, cihazın uzun süreli tarama çalışmalarında daha rahat taşınmasına yardımcı olur.

ÇALIŞMA SICAKLIĞI

Cihaz için belirtilen çalışma sıcaklığı aralığı 0°C ile 70°C arasındadır.

SAKLAMA KOŞULLARI

Belirtilen saklama sıcaklığı -20°C ile 60°C arasındadır.

Cihazın uzun süre kullanılmayacağı durumlarda uygun saklama koşullarında muhafaza edilmesi önerilir.

KULLANIM ALANLARI

• 3D yeraltı görüntüleme
• Metal hedef araştırmaları
• Manyetik nesne araştırmaları
• Boşluk araştırmaları
• Zemin farklılıklarının incelenmesi
• Arkeolojik ön araştırmalar
• Arazi araştırmaları
• Gömülü nesnelerin araştırılması
• Oda ve tünel benzeri yapıların ön incelemesi
• Mezar benzeri yapıların araştırılması

TEKNİK ÖZELLİKLER

Ürün Adı: Conrad GR-3 Plus
Marka: Groundtech
Ürün Grubu: 3D Yeraltı Görüntüleme Cihazı
Sistem: 3D Zemin Tarayıcı
Sensör Teknolojisi: CN-D Dual Çift Sensör
Sensör Ölçüm Aralığı: ±2000 µT
CPU: 240 MHz
A/D Dönüştürücü: 12-bit
Maksimum Derinlik: 5 metreye kadar*
Tarama Modları: Otomatik / Manuel / Canlı Tarama / Pinpointer
3D Analiz Uygulaması: Conrad GR-3 Android & iOS
Dil: Türkçe
Batarya: 3,7 V Li-ion şarj edilebilir
Çalışma Süresi: Yaklaşık 8 saat
Kablosuz Bağlantı: Bluetooth 4.2 BLE
Çalışma Sıcaklığı: 0°C – 70°C
Saklama Sıcaklığı: -20°C – 60°C
Ağırlık: Yaklaşık 500 gram
Boyut: 810 × 70 × 70 mm
Şarj Girişi: 5 Volt – 2 A
Garanti: 2 yıl

*Derinlik değeri toprak tipine ve gömülü cismin boyutuna göre değişir. Ürün sayfasında verilen değer maksimum değerdir.

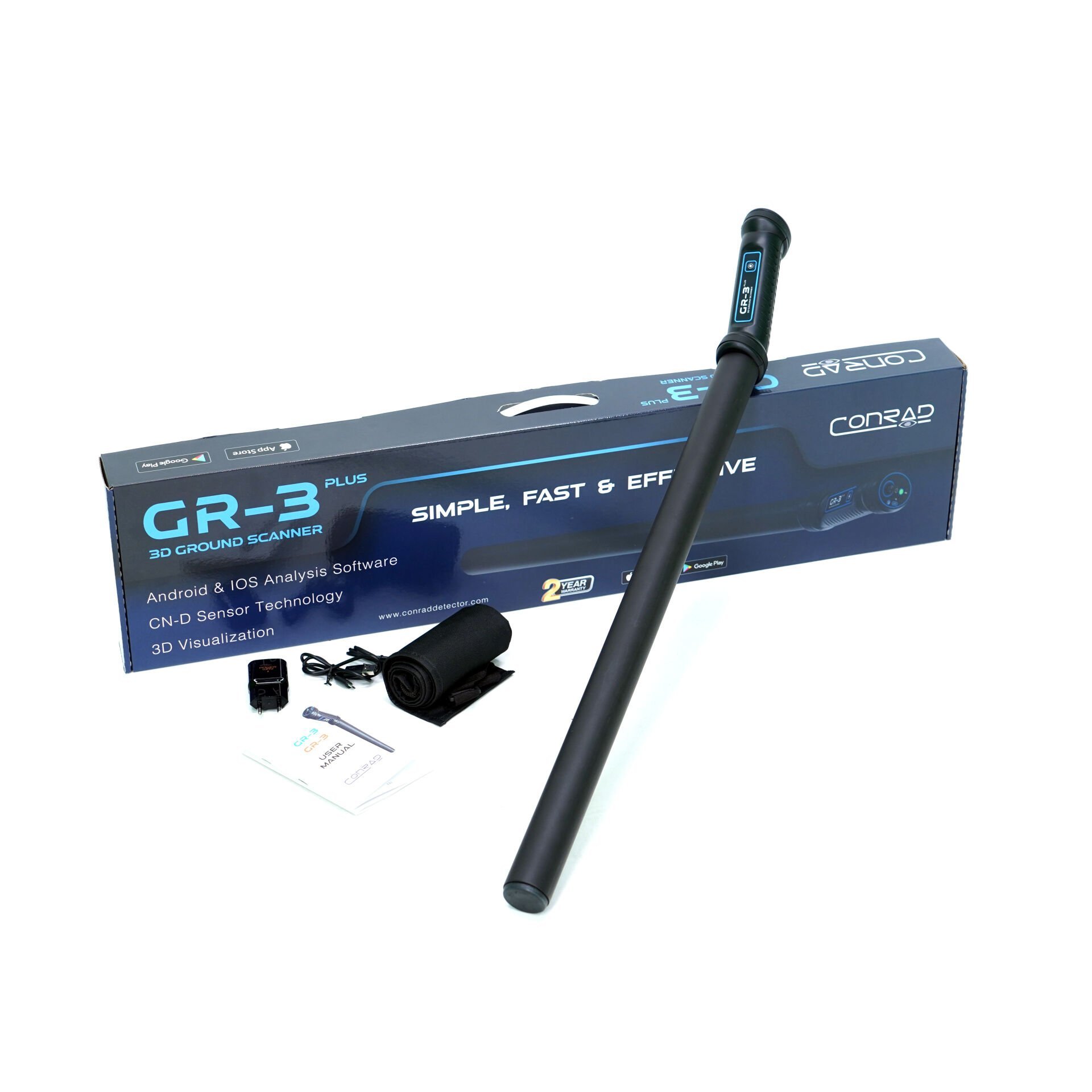

PAKET İÇERİĞİ

• Cihaz ana ünitesi
• 5 Volt şarj adaptörü ve şarj kablosu
• Taşıma kılıfı
• Kullanma kılavuzu
• Garanti belgesi

PERFORMANS VE ÖLÇÜM KOŞULLARI

Conrad GR-3 Plus'ın gerçek ölçüm performansı; hedefin boyutu, şekli, konumu, zemin yapısı, mineralizasyon, toprak nemi, kayaç yapısı ve çevresel elektromanyetik koşullar gibi birçok faktörden etkilenebilir.

3D görüntüde görülen herhangi bir anomalinin nedeni yalnızca cihaz verisine bakılarak kesin şekilde belirlenemez.

Ölçüm sonuçlarının saha koşulları ve mümkün olduğunda farklı araştırma yöntemleriyle birlikte değerlendirilmesi gerekir.

DERİNLİK BİLGİLENDİRMESİ

Ürün sayfasında Conrad GR-3 Plus için 5 metreye kadar derinlik bilgisi verilmektedir.

Bu değer, hedefin büyüklüğüne ve toprak yapısına bağlı olarak değişen maksimum teknik değerdir.

Küçük hedeflerde, düşük kontrastlı anomalilerde veya elverişsiz zemin koşullarında gerçek tespit derinliği daha düşük olabilir.

Bu nedenle herhangi bir hedef için sabit ve garanti edilmiş bir tespit derinliği bulunmamaktadır.

ÖNEMLİ BİLGİLENDİRME

Conrad GR-3 Plus, yer altındaki ölçüm farklılıklarının araştırılmasına ve elde edilen verilerin üç boyutlu olarak analiz edilmesine yardımcı olan bir yeraltı görüntüleme cihazıdır.

3D grafikler, metal ayrımı, boşluk analizleri ve derinlik/büyüklük sonuçları teknik ölçüm verileridir.

Bu veriler tek başına altın, gümüş, define, mezar, tünel, oda, mağara veya başka bir yer altı yapısının kesin olarak bulunduğunu göstermez.

Gerçek sonuçlar hedef özelliklerine, zemin koşullarına, çevresel etkilere ve kullanıcı uygulamasına göre değişebilir.

YASAL UYARI

Yeraltı görüntüleme ve metal tespit cihazlarının kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.

Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.

Kazı, sondaj, kültür varlığı araştırması veya benzeri faaliyetler ilgili mevzuat kapsamında izin veya yetkilendirme gerektirebilir.

Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı, sondaj veya kültür varlığı araştırması yapma izni anlamına gelmez.

Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
