OKM Gepard GPR 3D

OKM GEPARD GPR 3D – YERE NÜFUZ EDEN RADAR VE 3D GÖRÜNTÜLEME SİSTEMİ

OKM Gepard GPR 3D, yer altındaki farklılıkların ve gömülü nesnelerin araştırılmasına yardımcı olmak amacıyla geliştirilmiş, 3D görüntüleme özelliklerine sahip bir Yer Radarı (GPR) sistemidir.

Cihaz, zemin içerisinden elde edilen radar verilerinin kaydedilmesine ve uygun yazılım aracılığıyla 2D ve 3D olarak değerlendirilmesine olanak sağlar.

Gepard GPR 3D; arkeoloji, jeoteknik çalışmalar, adli araştırmalar, kamu hizmetleri ve yer altındaki olası boşlukların veya yapı farklılıklarının ön araştırılması gibi çeşitli saha çalışmalarında kullanılabilir.

Cihazdan elde edilen görüntü ve ölçüm sonuçları; zemin yapısı, hedefin özellikleri, nem, mineralizasyon, elektromanyetik koşullar, kullanılan anten ve tarama yöntemi gibi çeşitli faktörlerden etkilenebilir. Bu nedenle görüntüler ve ölçüm sonuçları tek başına kesin hedef veya yapı tespiti olarak değerlendirilmemelidir.

YERE NÜFUZ EDEN RADAR (GPR) TEKNOLOJİSİ

Gepard GPR 3D, radar dalgalarının zemin içerisindeki yansımalarını ölçerek yer altındaki elektriksel özellik farklılıklarının incelenmesine yardımcı olur.

Gerçekleştirilen taramalar sonucunda elde edilen veriler, yazılım ortamında görüntülenerek araştırılan bölgenin yer altı yapısı hakkında ön değerlendirme yapılmasına olanak sağlayabilir.

GPR yöntemiyle elde edilen anomaliler; boru, kablo, temel, kanal, boşluk veya farklı zemin özellikleri gibi çeşitli kaynaklardan meydana gelebilir.

Bu nedenle görüntü üzerinde oluşan bir anomalinin doğrudan belirli bir nesneyi veya yapıyı kesin olarak gösterdiği kabul edilmemelidir.

3D YERALTI GÖRÜNTÜLEME

Gepard GPR 3D ile gerçekleştirilen taramalardan elde edilen veriler 3 boyutlu olarak görselleştirilebilir.

Tarama verileri, uygun yazılım aracılığıyla farklı görüntüleme ve filtreleme seçenekleri kullanılarak incelenebilir.

3D görüntüleme; araştırılan alan içerisindeki olası farklı bölgelerin karşılaştırılmasına, ölçüm verilerinin daha anlaşılır şekilde incelenmesine ve saha araştırmasının planlanmasına yardımcı olur.

Görüntülerdeki renk, yoğunluk ve şekil farklılıkları tek başına belirli bir nesnenin niteliğini kesin olarak göstermez.

ÇALIŞMA MODLARI

Gepard GPR 3D, saha araştırmalarına yönelik iki temel çalışma modu sunmaktadır:

• Yer Taraması
• Canlı Akış

YER TARAMASI

Yer Taraması modu, belirli bir alan üzerinde sistematik olarak gerçekleştirilen ölçümlerin kaydedilmesine yardımcı olur.

Birden fazla tarama hattından elde edilen veriler bir araya getirilerek yer altının 3D modelinin oluşturulmasına yönelik veri sağlanabilir.

Bu yöntem, geniş alanlarda zemin farklılıklarının ve olası yer altı anomalilerinin karşılaştırmalı olarak incelenmesine yardımcı olur.

CANLI AKIŞ

Canlı Akış modu, tarama sırasında alınan verilerin anlık olarak takip edilmesine yardımcı olur.

Bu çalışma şekli, saha sırasında ölçüm sonuçlarının izlenmesine ve araştırılması gereken bölgelerin belirlenmesine destek sağlayabilir.

Canlı görüntü, ölçüm sırasında elde edilen verilerin anlık temsilidir ve tek başına kesin hedef tespiti olarak değerlendirilmemelidir.

3D VERİ ANALİZİ VE FİLTRELEME

Gepard GPR 3D ile elde edilen tarama verileri, OKM Visualizer 3D Studio Professional Edition yazılımı ile bilgisayar ortamında değerlendirilebilir.

Yazılım içerisinde farklı filtreleme seçenekleri ve renk düzenlemeleri kullanılarak tarama verilerinin incelenmesine yardımcı olunabilir.

Bu özellik, araştırılan alan içerisinde öne çıkan ölçüm farklılıklarının daha ayrıntılı şekilde değerlendirilmesine olanak sağlar.

DERİNLİK PERFORMANSI

OKM, Gepard GPR 3D için bazı saha koşullarında 40 metreye kadar derinlikte nesnelerin tespit edildiğini belirtmektedir.

Bu değer garanti edilmiş veya her zemin ve hedef için geçerli bir tespit derinliği değildir.

Gerçek algılama derinliği; hedefin boyutu, malzemesi, şekli, konumu, zemin yapısı, nem oranı, mineralizasyon, anten seçimi ve çevresel koşullar gibi birçok faktöre bağlı olarak değişebilir.

Bu nedenle 40 metre ifadesi ürünün genel saha performansına ilişkin üretici bilgisidir ve her kullanımda aynı sonucun alınacağı anlamına gelmez.

ANTEN SİSTEMİ

Gepard GPR 3D sisteminde gönderici ve alıcı antenlerden oluşan bir radar anten sistemi kullanılmaktadır.

Üretici teknik verilerine göre üçgen antenin boyutları 1010 × 330 × 50 mm, ağırlığı ise yaklaşık 1,50 kg'dır.

Anten çalışma sıcaklığı -20°C ile 55°C arasında, depolama sıcaklığı ise -25°C ile 60°C arasında belirtilmektedir.

Anten su geçirmez değildir ve koruma sınıfı IP20 olarak belirtilmiştir.

TELESKOPİK ŞAFT

Gepard GPR 3D sisteminde ayarlanabilir teleskopik şaft bulunmaktadır.

Şaftın boyutları 70 × 60 × 590–1630 mm, ağırlığı ise yaklaşık 0,80 kg'dır.

Dahili bataryası 7,26 V / 2600 mAh olarak belirtilmektedir.

Teleskopik yapı, cihazın farklı kullanıcı ve çalışma koşullarına göre ayarlanmasına yardımcı olur.

KABLOSUZ VERİ İLETİMİ

Gepard GPR 3D, kontrol ünitesi ile bağlı cihazlar arasında 2,4 GHz Wi-Fi üzerinden veri aktarımını destekler.

Kablosuz bağlantı, tarama verilerinin saha çalışması sırasında uygun cihazlara aktarılmasına yardımcı olur.

Gerçek bağlantı performansı çevresel koşullara ve kullanım ortamına göre değişebilir.

ANDROID TABLET

Ürün paketinde Android tablet bulunmaktadır.

Tablet, Gepard GPR 3D sisteminin saha kullanımı sırasında tarama verilerinin görüntülenmesine ve uygulama üzerinden takip edilmesine yardımcı olur.

Üretici teslimat kapsamında Android tablet ile birlikte OKM Visualizer 3D Studio Professional Edition yazılımının bulunduğu USB belleği de belirtmektedir.

BLUETOOTH KULAKLIK

Gepard GPR 3D paketinde Bluetooth kulaklık bulunmaktadır.

Sesli geri bildirim, cihazın saha çalışmaları sırasında kullanıcı tarafından takip edilmesine yardımcı olabilir.

KULLANIM ALANLARI

• Arkeolojik saha araştırmaları
• Jeoteknik araştırmalar
• Adli araştırmalara yönelik saha çalışmaları
• Kamu hizmetleri ve altyapı araştırmaları
• Olası yer altı boşluklarının incelenmesi
• Boru ve kablo güzergâhlarının araştırılması
• Kanal ve temel gibi yapıların ön araştırılması
• Yer altı zemin farklılıklarının incelenmesi
• 2D ve 3D GPR veri analizi
• Geniş alan tarama çalışmaları

Bu kullanım alanları, cihazın teknik özellikleri ve üretici tarafından belirtilen kullanım amaçları doğrultusunda değerlendirilmelidir.

TEKNİK ÖZELLİKLER

Ürün Adı: OKM Gepard GPR 3D
Marka: OKM
Ürün Grubu: Yer Radarı / GPR
Çalışma Modları: Yer Taraması / Canlı Akış
Veri İletim Teknolojisi: Wi-Fi, 2,4 GHz
İletim Frekans Aralığı: 60–300 MHz
Zamanlama / Örnekleme Ayarı: 4 seviye
Tam Çevrim Ölçümü: Saniyede 9
Geri Bildirim: Akustik ve görsel
Kontrol Ünitesi Boyutları: 450 × 260 × 130 mm
Kontrol Ünitesi Ağırlığı: Yaklaşık 1,6 kg
Kontrol Ünitesi Giriş Gerilimi: Maks. 8,4 V DC / 1,0 A
Kontrol Ünitesi Çalışma Süresi: Yaklaşık 4 saat
Çalışma Sıcaklığı: -20°C – 55°C
Depolama Sıcaklığı: -25°C – 60°C
Hava Nemi: %5 – %70
Koruma Sınıfı: IP20
Su Geçirmezlik: Yok
Veri Bağlantısı: USB-C kablo

TELESKOPİK ŞAFT TEKNİK ÖZELLİKLERİ

Boyutlar: 70 × 60 × 590–1630 mm
Ağırlık: 0,80 kg
Dahili Batarya: 7,26 V / 2600 mAh
Çalışma Sıcaklığı: -20°C – 55°C
Depolama Sıcaklığı: -25°C – 60°C
Hava Nemi: %5 – %70
Koruma Sınıfı: IP20
Su Geçirmezlik: Yok

ÜÇGEN ANTEN TEKNİK ÖZELLİKLERİ

Anten Tipi: Üçgen anten, ekransız
Boyutlar: 1010 × 330 × 50 mm
Ağırlık: 1,50 kg
Çalışma Sıcaklığı: -20°C – 55°C
Depolama Sıcaklığı: -25°C – 60°C
Hava Nemi: %5 – %70
Koruma Sınıfı: IP20
Su Geçirmezlik: Yok

Teknik değerler OKM'nin resmi Gepard GPR 3D teknik bilgileri esas alınarak düzenlenmiştir. Üretici, teknik verilerin ortalama değerler olduğunu ve çalışma sırasında küçük sapmalar oluşabileceğini belirtmektedir.

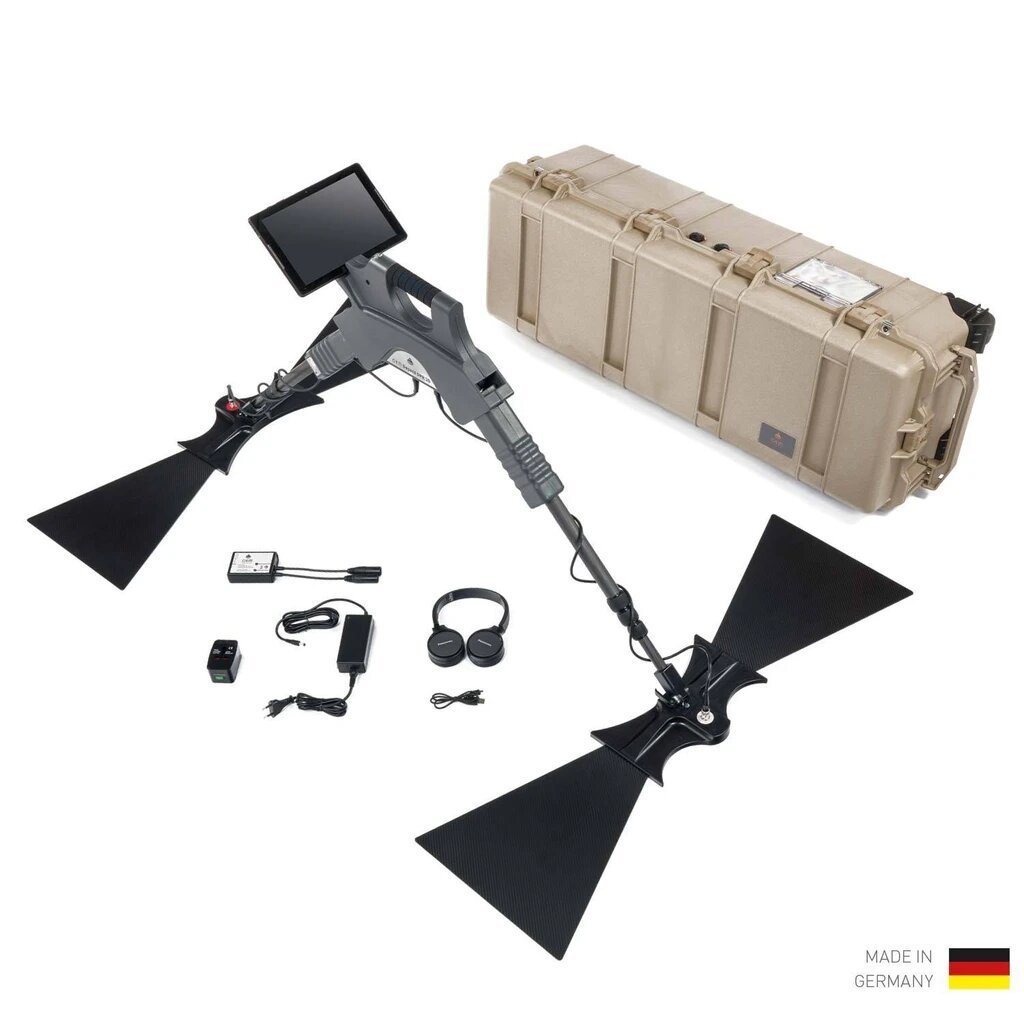

PAKET İÇERİĞİ

• 1 × Kontrol ünitesi
• 1 × Android tablet
• 2 × Teleskopik çubuk
• 1 × Gönderici anten
• 1 × Alıcı anten
• 1 × OKM Visualizer 3D Studio Professional Edition yazılımlı USB bellek
• 1 × Bluetooth kulaklık ve şarj kablosu
• 1 × Şarj cihazı ve şarj kablosu
• 1 × Seyahat adaptörü
• 1 × Su geçirmez ve darbeye dayanıklı koruyucu kılıf
• 1 × Hızlı başlangıç kılavuzu

Windows Notebook üretici tarafından opsiyonel olarak belirtilmektedir.

Teknik geliştirmeler veya belirli model konfigürasyonları nedeniyle gerçek teslimat kapsamı değişiklik gösterebilir. Bu nedenle satın alma öncesinde güncel paket içeriğinin kontrol edilmesi önerilir.

PERFORMANS VE ÖLÇÜM KOŞULLARI

GPR sistemlerinden elde edilen veriler; zemin yapısı, toprak nemi, mineralizasyon, hedefin boyutu, şekli, malzemesi, konumu, derinliği ve çevresel elektromanyetik koşullar gibi çeşitli faktörlerden etkilenebilir.

Bir GPR görüntüsünde görülen anomali; metal nesne, boru, kablo, boşluk, temel, kanal, kaya yapısı veya farklı bir zemin özelliğinden kaynaklanabilir.

Bu nedenle cihazın oluşturduğu görüntüler kesin hedef tanımlaması veya kesin yapı tespiti olarak değerlendirilmemelidir.

Şüpheli bölgelerin farklı yönlerden tekrar taranması ve gerekli durumlarda uygun bağımsız yöntemlerle doğrulanması önerilir.

ÖNEMLİ BİLGİLENDİRME

Gepard GPR 3D, radar ölçümlerinden elde edilen verileri görselleştirmeye yardımcı olan profesyonel bir yer araştırma sistemidir.

Cihaz tarafından oluşturulan görüntüler ve ölçüm sonuçları; altın, gümüş, değerli metal, define, sikke, oda, mezar, tünel, boşluk veya başka bir yapının kesin kanıtı olarak değerlendirilmemelidir.

Özellikle “40 metre” derinlik bilgisi, her hedef ve zemin için garanti edilmiş bir tespit mesafesi değildir. Gerçek performans saha koşullarına göre değişebilir.

YASAL UYARI

GPR ve benzeri yer araştırma cihazlarının kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.

Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.

Kazı, sondaj, altyapı çalışması veya kültür varlıklarının araştırılması gibi faaliyetler ayrıca ilgili mevzuat kapsamında izin veya yetkilendirme gerektirebilir.

Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı, sondaj veya kültür varlığı araştırması yapma izni anlamına gelmez.

Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
