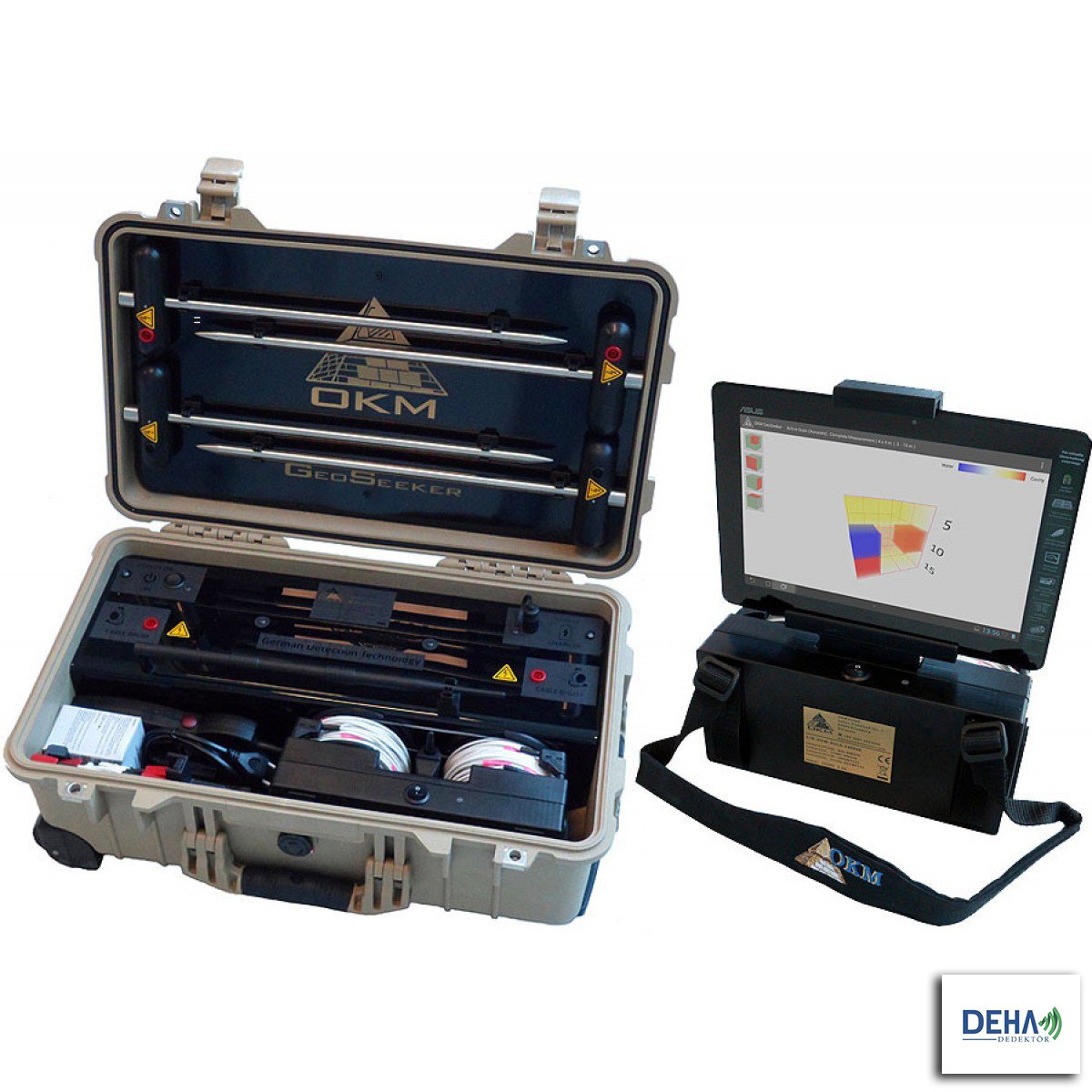

Okm Geoseeker
OKM GEOSEEKER – SU VE BOŞLUK ARAŞTIRMA SİSTEMİ
OKM GeoSeeker, yer altındaki olası su içeren bölgelerin, zemin farklılıklarının ve boşlukların araştırılmasına yardımcı olmak amacıyla geliştirilmiş jeoelektrik ölçüm sistemidir.
Cihaz, zemine yerleştirilen elektrotlar aracılığıyla gerçekleştirilen elektriksel ölçümlerden elde edilen verilerin değerlendirilmesine olanak sağlar.
GeoSeeker; su araştırmaları, kuyu planlamasına yönelik ön çalışmalar, geoteknik araştırmalar, olası boşlukların incelenmesi, tarımsal saha çalışmaları ve arkeolojik araştırmalara yönelik ölçümlerde kullanılabilir.
Cihaz tarafından elde edilen ölçüm sonuçları; zemin yapısı, jeolojik özellikler, nem, mineralizasyon, ölçüm noktalarının konumu ve çevresel koşullardan etkilenebilir. Bu nedenle ölçüm sonuçları tek başına kesin su, boşluk veya yapı tespiti olarak değerlendirilmemelidir.
AKTİF TARAMA
Aktif tarama yönteminde, kontrol kutusu tarafından oluşturulan elektriksel gerilim zemine elektrotlar aracılığıyla uygulanır ve zeminin elektriksel tepkisi ölçülür.
Üretici teknik bilgilerinde güç ünitesinin maksimum çıkışı 390 V / 0,5 A / 20 W olarak belirtilmektedir.
Aktif tarama, zeminin elektriksel özelliklerinin kontrollü bir enerji uygulaması üzerinden değerlendirilmesine yardımcı olur.
Ölçüm sonuçları, zeminin doğal yapısı ve diğer çevresel faktörlerle birlikte değerlendirilmelidir.
PASİF TARAMA
Pasif tarama yönteminde harici bir elektriksel güç uygulanmadan zemindeki doğal elektriksel potansiyel farklılıklarının ölçülmesine yönelik çalışma gerçekleştirilir.
Bu yöntem, zemindeki doğal elektriksel farklılıkların değerlendirilmesine yardımcı olabilir.
Doğal elektriksel farklılıkların farklı jeolojik ve çevresel nedenleri olabileceğinden, elde edilen sonuçlar tek başına belirli bir hedefin veya su kaynağının kesin göstergesi olarak değerlendirilmemelidir.
ÖLÇÜM NOKTASI TABANLI TARAMA
GeoSeeker ile araştırılacak alan, belirli ölçüm noktalarına bölünerek sistematik şekilde taranabilir.
Cihaz, belirlenen başlangıç ve bitiş noktaları arasındaki ölçüm sürecinin planlanmasına yardımcı olur.
Ölçüm noktalarının birbirleriyle olan mesafelerinin düzenli belirlenmesi, elde edilen verilerin karşılaştırılmasını kolaylaştırır.
Gerçek saha sonuçları; ölçüm noktalarının yerleşimi, zemin yapısı ve kullanılan yönteme göre değişebilir.
SU ARAŞTIRMASI
GeoSeeker, yer altında su içeren olası bölgelerin araştırılmasına yönelik kullanılabilir.
Jeoelektrik ölçümler, zeminin elektriksel özelliklerindeki farklılıkların değerlendirilmesine yardımcı olabilir.
Ancak ölçüm sırasında oluşan bir elektriksel farklılık doğrudan yer altında su bulunduğu anlamına gelmez. Kil, mineralizasyon, kaya yapısı, nem ve diğer jeolojik oluşumlar da benzer elektriksel farklılıklara neden olabilir.
Bu nedenle cihaz sonuçlarının jeolojik bilgiler ve gerektiğinde bağımsız saha yöntemleriyle birlikte değerlendirilmesi önerilir.
BOŞLUK ARAŞTIRMASI
GeoSeeker, yer altındaki olası boşluk ve zemin farklılıklarının araştırılmasına yönelik kullanılabilir.
Ölçüm sonuçları, araştırma alanında elektriksel özellikleri çevresinden farklı olan bölgelerin belirlenmesine yardımcı olabilir.
Bir anomalinin tespit edilmesi; doğal kaya yapısı, farklı nem oranı, mineralizasyon, boşluk veya başka bir jeolojik farklılıktan kaynaklanabilir.
Bu nedenle ölçüm sonucu doğrudan oda, tünel, mağara, mezar veya başka belirli bir yapının kesin kanıtı olarak değerlendirilmemelidir.
GEOTEKNİK ARAŞTIRMALAR
GeoSeeker, zemin özelliklerinin elektriksel ölçümler üzerinden ön değerlendirilmesine yardımcı olabilir.
Geoteknik çalışmalarda ölçüm sonuçları, zeminin yapısının ve olası farklı bölgelerin incelenmesine destek sağlayabilir.
Cihazın ölçüm sonuçları profesyonel jeolojik veya mühendislik analizlerinin yerine geçmez.
TARIMSAL ARAŞTIRMALAR
Cihaz, tarımsal alanlarda yer altındaki olası su içeren bölgelerin araştırılmasına yönelik kullanılabilir.
Elektriksel ölçümler, zeminin farklı bölgelerindeki özelliklerin karşılaştırılmasına yardımcı olabilir.
Su varlığına ilişkin sonuçların, arazi koşulları ve uygun hidrojeolojik değerlendirmelerle birlikte ele alınması önerilir.
ARKEOLOJİK ARAŞTIRMALAR
GeoSeeker, arkeolojik saha çalışmalarında yer altındaki olası zemin farklılıklarının ve boşlukların ön araştırılmasına yardımcı olabilir.
Ölçüm sonuçlarında tespit edilen anomaliler, araştırılması gereken bölgelerin belirlenmesine destek sağlayabilir.
Ancak bir ölçüm anomalisi doğrudan arkeolojik bir yapı, mezar, oda veya başka bir kültür varlığının bulunduğunu göstermez.
ANDROID TABLET İLE KULLANIM
GeoSeeker sisteminde ölçüm verilerinin takip edilmesi ve analiz edilmesine yardımcı olmak amacıyla Android tablet bulunmaktadır.
Üretici teslimat kapsamında Android Tablet ve OKM Visualizer 3D Studio Professional Edition yazılımlı USB bellek bulunduğunu belirtmektedir.
Tablet ile kontrolör arasındaki iletişim 2,4 GHz WLAN Access Point üzerinden gerçekleştirilmektedir. (okmdetectors.com)
OKM VISUALIZER 3D STUDIO
GeoSeeker ile gerçekleştirilen ölçümlerin bilgisayar ortamında değerlendirilmesi için OKM Visualizer 3D Studio yazılımı kullanılabilir.
Yazılım, ölçüm verilerinin görselleştirilmesine ve elde edilen sonuçların daha ayrıntılı şekilde incelenmesine yardımcı olur.
3D olarak oluşturulan grafikler ölçüm verilerinin görsel temsilidir ve tek başına kesin hedef veya yapı tespiti olarak değerlendirilmemelidir.
ELEKTROTLAR
GeoSeeker sisteminde zemine yerleştirilen elektrotlar aracılığıyla elektriksel ölçüm gerçekleştirilir.
Elektrotların boyutları üretici teknik verilerine göre 440 × 120 × 35 mm, ağırlıkları ise yaklaşık 0,52 kg'dır. (okmdetectors.com)
Elektrotların zemindeki yerleşimi, ölçüm yöntemine ve araştırılan alanın özelliklerine göre belirlenir.
KABLO MAKARALARI
Sistem, ölçüm sırasında kullanılan iki farklı kablo makarasıyla birlikte çalışır.
Güç Kablosu Makaraları:
• Çap: 290 mm
• Kablo uzunluğu: 26 m
• Ağırlık: Yaklaşık 0,65 kg
• İşaretleyici: 25
Gerilim Kablosu Makaraları:
• Çap: 120 mm
• Kablo uzunluğu: 255 m
• Ağırlık: Yaklaşık 6,5 kg
• İşaretleyici: 15
Bu teknik değerler OKM'nin resmi GeoSeeker teknik bilgilerinden alınmıştır. (okmdetectors.com)
KONTROLÖR
GeoSeeker kontrolörü, zeminden alınan elektriksel ölçüm verilerini işleyen alıcı birimdir.
Kontrolörün boyutları 130 × 270 × 110 mm, ağırlığı ise piller ve kablo makaraları olmadan yaklaşık 0,6 kg olarak belirtilmektedir.
Piller ve monte edilmiş kablo makaralarıyla birlikte ağırlık yaklaşık 2,1 kg'a ulaşmaktadır.
Kontrolörün örnekleme hızı 4096 Hz, ADC çözünürlüğü ise 16 bit olarak belirtilmektedir. (okmdetectors.com)
GÜÇ KUTUSU
Power Box, aktif tarama sırasında zemine uygulanacak elektriksel enerjiyi sağlayan gönderici birimdir.
Güç kutusunun maksimum çıkışı 390 V / 0,5 A / 20 W olarak belirtilmektedir.
Dahili güç kaynağı 2 × 12 V, 10 Ah kurşun-asit akü sisteminden oluşmaktadır.
Güç kutusunun çalışma süresi kullanılan güç seviyesine göre yaklaşık 8 ile 100 saat arasında değişebilir. (okmdetectors.com)
KABLOSUZ İLETİŞİM
GeoSeeker kontrolörü ile Android tablet arasındaki iletişim 2,4 GHz WLAN Access Point üzerinden gerçekleştirilir.
Kontrolör ile güç kutusu arasında da 2,4 GHz bandında özel iletişim protokolü kullanılmaktadır.
Kablosuz iletişim performansı çevresel koşullara ve kullanım ortamına göre değişebilir.
VERİ ÖLÇÜM ARALIĞI
Kontrolörün üretici tarafından belirtilen etkili ölçüm aralığı -1400 ile +1400 mV arasındadır.
Tarama noktası başına minimum ölçüm süresi 16 saniye olarak belirtilmektedir.
Ölçüm süresi; kullanılan yöntem, tarama düzeni ve saha koşullarına göre değişebilir. (okmdetectors.com)
KULLANIM ALANLARI
• Yer altı suyu araştırmaları
• Kuyu planlamasına yönelik ön araştırmalar
• Geoteknik araştırmalar
• Olası boşlukların incelenmesi
• Tarımsal saha araştırmaları
• Arkeolojik saha çalışmalarına yönelik ön araştırmalar
• Zemin farklılıklarının incelenmesi
• Jeoelektrik ölçüm çalışmaları
Bu kullanım alanları cihazın teknik yapısı ve üretici tarafından belirtilen kullanım amaçları doğrultusunda değerlendirilmelidir.
TEKNİK ÖZELLİKLER
Ürün Adı: OKM GeoSeeker
Marka: OKM
Ürün Grubu: Su ve Boşluk Araştırma Sistemi
Ölçüm Yöntemleri: Aktif Tarama / Pasif Tarama
Kontrolör Boyutları: 130 × 270 × 110 mm
Kontrolör Ağırlığı: 0,6 kg
Kablo Makaraları ve Pillerle Ağırlık: Yaklaşık 2,1 kg
Örnekleme Hızı: 4096 Hz
ADC: 16 bit
İşlemci: Cortex M3 / 80 MHz
Ölçüm Aralığı: -1400 ile +1400 mV
Tarama Noktası Başına Ölçüm Süresi: Minimum 16 saniye
Kontrolör Çalışma Süresi: Minimum 16 saat
Kontrolör Şarj Süresi: Yaklaşık 3 saat / maksimum 5 saat
Kontrolör Güç Kaynağı: 8 × AA pil, 8–14 V DC
Şarj Girişi: 12 V DC / 1,5 A
Statik Giriş Direnci: Yaklaşık 12 MΩ
Tablet İletişimi: WLAN Access Point, 2,4 GHz, Kanal 6, WPA2
GÜÇ KUTUSU TEKNİK ÖZELLİKLERİ
Boyutlar: 230 × 550 × 360 mm
Ağırlık: 15,8 kg
Elektrotlarla Birlikte Ağırlık: Yaklaşık 18 kg
Maksimum Çıkış: 390 V / 0,5 A / 20 W
Minimum Güçte Çalışma Süresi: Yaklaşık 100 saat
Ortalama Güçte Çalışma Süresi: Yaklaşık 40 saat
Maksimum Güçte Çalışma Süresi: Yaklaşık 8 saat
Maksimum Şarj Süresi: 8 saat
Dahili Güç Kaynağı: 2 × 12 V / 10 Ah kurşun-asit akü
Şarj Girişi: 24 V DC / 2 A
Kontrolör İletişimi: 2,4 GHz bant
ELEKTROT TEKNİK ÖZELLİKLERİ
Boyutlar: 440 × 120 × 35 mm
Ağırlık: Yaklaşık 0,52 kg
KABLO MAKARASI TEKNİK ÖZELLİKLERİ
Güç Kablosu Makarası:
Çap: 290 mm
Kablo Uzunluğu: 26 m
Ağırlık: Yaklaşık 0,65 kg
İşaretleyici: 25
Gerilim Kablosu Makarası:
Çap: 120 mm
Kablo Uzunluğu: 255 m
Ağırlık: Yaklaşık 6,5 kg
İşaretleyici: 15
Teknik değerler OKM'nin resmi GeoSeeker teknik bilgileri esas alınarak düzenlenmiştir. Üretici, teknik değerlerin ortalama değerler olduğunu ve çalışma sırasında küçük farklılıklar oluşabileceğini belirtmektedir. (okmdetectors.com)

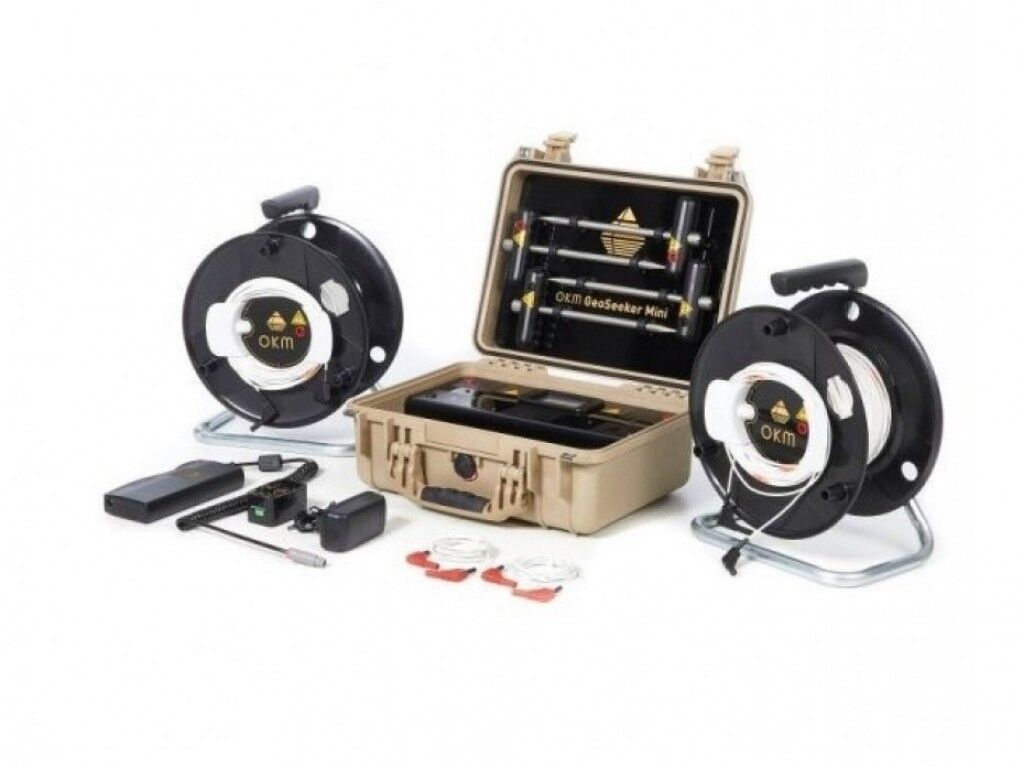

PAKET İÇERİĞİ
• 1 × Şarj cihazı dahil kontrolör
• 8 × 1,5 V şarj edilebilir AA pil
• 1 × Android tablet
• 4 × Elektrot
• 2 × Güç kablosu makarası
• 2 × Gerilim kablosu makarası
• 2 × 2 m bağlantı kablosu
• 1 × OKM Visualizer 3D Studio Professional Edition yazılımlı USB bellek
• 1 × Power Pack
• 1 × Şarj cihazı dahil güç kutusu
• 1 × Su geçirmez ve darbeye dayanıklı koruyucu kılıf
• 1 × Hızlı başlangıç kılavuzu
Windows Notebook üretici tarafından opsiyonel olarak belirtilmektedir.
Üretici, teknik geliştirmeler veya belirli model konfigürasyonları nedeniyle gerçek teslimat kapsamının burada belirtilen bileşenlerden farklı olabileceğini belirtmektedir. (okmdetectors.com)
PERFORMANS VE ÖLÇÜM KOŞULLARI
GeoSeeker ile elde edilen sonuçlar; zeminin jeolojik yapısı, nem oranı, mineralizasyon, kayaç türü, yüzey koşulları, ölçüm noktalarının yerleşimi ve kullanılan tarama yöntemi gibi çeşitli faktörlerden etkilenebilir.
Elektriksel ölçümlerde elde edilen bir anomali; su, boşluk, farklı yoğunlukta zemin, kaya yapısı veya başka bir jeolojik farklılıktan kaynaklanabilir.
Bu nedenle cihazın herhangi bir noktada kesin olarak su, boşluk veya belirli bir yapı tespit edeceği garanti edilemez.
Özellikle su araştırmalarında cihaz sonuçlarının hidrojeolojik veriler ve uygun saha yöntemleriyle birlikte değerlendirilmesi önerilir.
ÖNEMLİ BİLGİLENDİRME
GeoSeeker bir jeoelektrik ölçüm sistemidir. Cihazın ölçüm sonuçları, yer altındaki olası elektriksel farklılıkların değerlendirilmesine yardımcı olur.
Ölçüm sonucu elde edilen bir anomalinin doğrudan su, yer altı boşluğu, oda, tünel, mezar veya başka belirli bir yapıyı kesin olarak gösterdiği kabul edilmemelidir.
Cihaz tarafından sağlanan ölçüm sonuçları saha araştırmasına yardımcı olan teknik verilerdir ve gerektiğinde bağımsız yöntemlerle doğrulanmalıdır.
YASAL UYARI
Cihazın kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.
Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.
Kuyu açılması, yer altı suyu kullanımı, kazı faaliyetleri veya benzeri uygulamalar ayrıca ilgili mevzuat kapsamında izin veya ruhsat gerektirebilir.
Cihazın satın alınması veya kullanılması, herhangi bir alanda araştırma, kazı, sondaj, kuyu açma veya başka bir faaliyet için izin verildiği anlamına gelmez.
Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
