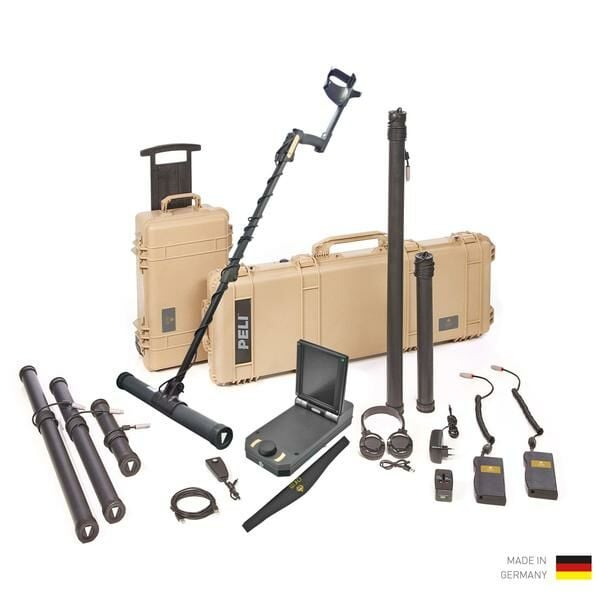

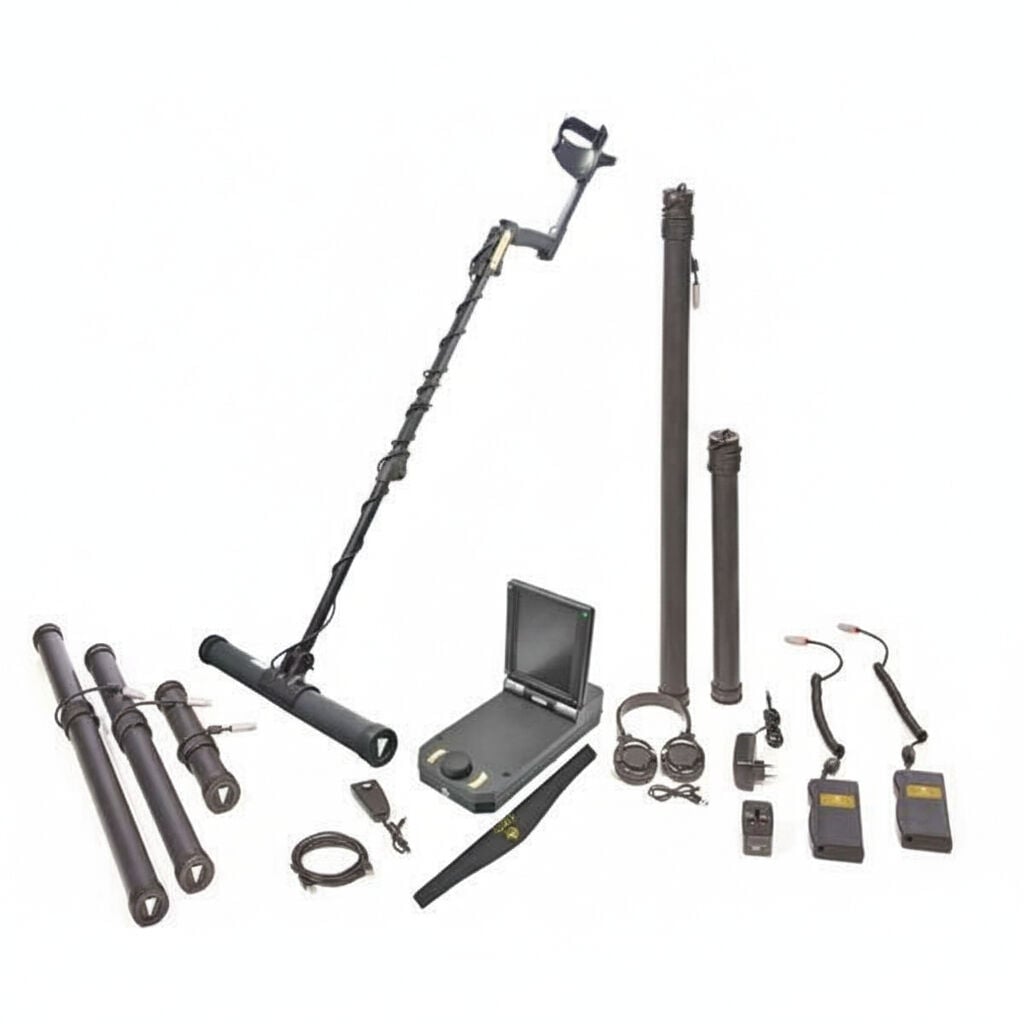

OKM eXp 4500 NT Pro Plus
OKM eXp 4500 NT PRO PLUS – 3D YERALTI GÖRÜNTÜLEME VE METAL TESPİT SİSTEMİ
OKM eXp 4500 NT Pro Plus, yer altındaki metal hedeflerin ve zemin içerisindeki olası farklılıkların araştırılmasına yardımcı olmak amacıyla geliştirilmiş, farklı sensör ve tarama seçeneklerini destekleyen profesyonel bir yer araştırma sistemidir.
Cihaz; 3D zemin taraması, manyetik ölçüm, noktasal hedef araştırması, mineral tarama ve tünel taraması gibi farklı çalışma yöntemleriyle saha araştırmalarının gerçekleştirilmesine yardımcı olabilir.
eXp 4500 NT Pro Plus; Super Sensor, GPR antenleri ve Tünel Sensörü ile kullanılabilir. Elde edilen ölçüm verileri kontrol ünitesi üzerinden görüntülenebilir, kaydedilebilir ve uygun yazılım aracılığıyla bilgisayar ortamında üç boyutlu olarak analiz edilebilir.
3D ZEMİN TARAMA
eXp 4500 NT Pro Plus, araştırılan alanın üç boyutlu olarak taranmasına ve ölçüm verilerinin görsel olarak değerlendirilmesine yardımcı olur.
Tarama sırasında elde edilen veriler cihazın kontrol ünitesi üzerinden takip edilebilir ve kayıt altına alınabilir.
3D görüntüleme, araştırılan alan içerisinde ölçüm açısından farklılık gösteren bölgelerin karşılaştırılmasına ve olası anomalilerin değerlendirilmesine yardımcı olabilir.
3D görüntülerde görülen farklılıklar yalnızca metal hedeflerden kaynaklanmayabilir. Zemin yapısı, mineralizasyon, nem, kayaçlar ve çevresel koşullar da ölçüm sonuçlarını etkileyebilir.
SUPER SENSOR
Super Sensor, yüksek çözünürlüklü zemin taramaları, noktasal hedef araştırmaları ve mineral ölçümleri için kullanılabilen sensör seçeneklerinden biridir.
Sensör üzerinden alınan ölçüm verileri, cihazın görüntüleme ve analiz özellikleri kullanılarak değerlendirilebilir.
Gerçek ölçüm sonuçları; hedefin boyutu, şekli, malzemesi, konumu, derinliği ve zemin koşullarına göre değişebilir.
GPR ANTENLERİ
eXp 4500 NT Pro Plus paketinde farklı ölçüm uzunluklarına sahip GPR antenleri bulunmaktadır.
Paket kapsamında 25 cm, 50 cm, 75 cm ve 100 cm uzunluklarında dört farklı GPR anteni yer almaktadır.
Farklı anten seçenekleri, araştırma koşullarına göre farklı ölçüm ve tarama çalışmalarının gerçekleştirilmesine yardımcı olabilir.
TÜNEL SENSÖRÜ
Tünel Sensörü, yer altındaki olası boşluk, tünel ve benzeri yapıların araştırılmasına yönelik ölçümlerde kullanılabilir.
Sensörden alınan veriler, araştırılan alandaki ölçüm farklılıklarının değerlendirilmesine yardımcı olur.
Bir ölçüm anomalisi tek başına tünel, oda, mağara veya başka belirli bir yapının kesin göstergesi değildir. Doğal zemin özellikleri ve jeolojik oluşumlar da benzer ölçüm farklılıklarına neden olabilir.
MANYETOMETRE
Manyetometre çalışma modu, araştırılan alandaki manyetik alan farklılıklarının incelenmesine yardımcı olur.
Manyetik ölçümler özellikle manyetik özellik gösteren metal hedeflerin araştırılmasında kullanılabilir.
Manyetik sinyaller doğal zemin özellikleri, kayaçlar veya çevresel elektromanyetik etkilerden de kaynaklanabileceğinden, ölçüm sonuçlarının saha koşullarıyla birlikte değerlendirilmesi gerekir.
NOKTASAL HEDEF BELİRLEME
Noktasal hedef belirleme modu, daha önce araştırılması gereken bir bölge olarak belirlenen noktadaki olası hedefin daha ayrıntılı şekilde incelenmesine yardımcı olur.
Bu çalışma yöntemi, geniş alan taramasından sonra belirlenen bölgelerin tekrar kontrol edilmesi amacıyla kullanılabilir.
MİNERAL TARAMA
Mineral tarama özelliği, araştırılan zemindeki mineralizasyon farklılıklarının incelenmesine yardımcı olur.
Zemin mineralizasyonunun değerlendirilmesi, metal araştırmalarında ölçüm sonuçlarının yorumlanmasına destek sağlayabilir.
Mineral ölçümleri zemin yapısı, nem ve doğal mineral içeriklerinden etkilenebilir.
TARAMA VE VERİ KAYDI
eXp 4500 NT Pro Plus ile gerçekleştirilen taramalardan elde edilen ölçüm verileri kontrol ünitesinde görüntülenebilir ve dahili veri belleğinde saklanabilir.
Kayıtlı veriler bilgisayara aktarılabilir ve Visualizer 3D yazılımı üzerinden üç boyutlu grafikler halinde incelenebilir.
Bu analizler, ölçüm verilerinin konum, boyut ve tahmini derinlik açısından değerlendirilmesine yardımcı olabilir.
GÖRÜNTÜLEME VE ANALİZ
Cihazın kontrol ünitesi üzerinden elde edilen ölçüm verileri renkli ekran üzerinde görüntülenebilir.
Visualizer 3D yazılımı, kaydedilen tarama verilerinin bilgisayar ortamında üç boyutlu olarak değerlendirilmesine yardımcı olur.
3D grafikler ölçüm verilerinin görsel temsilidir. Grafiklerde ortaya çıkan renk veya şekil farklılıkları tek başına belirli bir nesnenin veya yapının kesin kanıtı olarak değerlendirilmemelidir.
KULLANIM ALANLARI
• Metal hedef araştırmaları
• 3D zemin tarama çalışmaları
• Gömülü metal nesnelerin araştırılması
• Manyetik alan farklılıklarının incelenmesi
• Mineralizasyon araştırmaları
• Olası yer altı boşluklarının ön araştırılması
• Tünel ve benzeri yapıların araştırılmasına yönelik çalışmalar
• Arkeolojik saha araştırmalarına yönelik ön çalışmalar
• Jeofiziksel araştırmalar
• Geniş alan tarama çalışmaları
• 3D veri analizi ve görselleştirme
TEKNİK ÖZELLİKLER
Ürün Adı: OKM eXp 4500 NT Pro Plus
Marka: OKM
Ürün Grubu: 3D Yeraltı Görüntüleme ve Metal Tespit Sistemi
Tarama Özellikleri: 3D Zemin Taraması / Manyetometre / Noktasal Hedef Belirleme / Mineral Tarama / Tünel Taraması
Sensörler: Super Sensor / GPR Antenleri / Tünel Sensörü
GPR Antenleri: 25 cm / 50 cm / 75 cm / 100 cm
Geri Bildirim: Akustik ve görsel
Veri Kaydı: Dahili veri belleği
Veri Aktarımı: USB
Yazılım: Visualizer 3D
KONTROL ÜNİTESİ TEKNİK ÖZELLİKLERİ
Boyutlar: 70 × 140 × 300 mm
Ağırlık: Yaklaşık 1.530 g
Çalışma Gerilimi: 12–14,4 V DC
Maksimum Güç: 22 W
Ekran: 6,5 inç TFT renkli ekran
Ekran Çözünürlüğü: 640 × 480 piksel
Ekran Özelliği: Arka aydınlatmalı, parlama önleyici
İşlemci: AMD-GX, çift çekirdekli 1 GHz
GPU: 300 MHz
RAM: 2 GB
Veri Belleği: 8 GB
Çalışma Süresi: Yaklaşık 3 saat
Çalışma Sıcaklığı: 0°C – 40°C
Depolama Sıcaklığı: -20°C – 60°C
Hava Nemi: %5 – %75
Koruma Sınıfı: IP40
Su Geçirmezlik: Yok
Geri Bildirim: Akustik ve görsel
Bu teknik değerler eXp 4500 Professional Plus teknik dokümantasyonunda verilen değerler esas alınarak düzenlenmiştir.
VERİ İLETİMİ
Bağlantı Teknolojisi: USB
Maksimum Veri Aktarım Hızı: 115200 Baud
BİLGİSAYAR GEREKSİNİMLERİ
CD-ROM Sürücüsü: Minimum 4x
Veri Bağlantısı: USB
Boş Disk Alanı: Minimum 50 MB
RAM: Minimum 256 MB
Grafik Kartı: Minimum 128 MB, OpenGL uyumlu
İşlemci: Minimum 1,2 GHz
İşletim Sistemi: Windows XP / Windows Vista / Windows 7 / Windows 8 / Windows 10
Bu sistem gereksinimleri ürünün ilgili Visualizer 3D yazılımı için belirtilen teknik gereksinimlerdir. Güncel işletim sistemleriyle uyumluluk ayrıca kontrol edilmelidir.
PERFORMANS VE ÖLÇÜM KOŞULLARI
eXp 4500 NT Pro Plus ile elde edilen ölçüm sonuçları; hedefin boyutu, şekli, malzemesi, konumu, derinliği, zemin yapısı, mineralizasyon, nem oranı ve çevresel koşullar gibi çeşitli faktörlerden etkilenebilir.
3D görüntülerde ortaya çıkan anomaliler metal hedeflerden kaynaklanabileceği gibi doğal zemin farklılıklarından da kaynaklanabilir.
Manyetik ve jeofiziksel ölçümlerde elde edilen farklılıklar da tek başına belirli bir metalin, boşluğun veya yapının kesin göstergesi değildir.
Bu nedenle cihazdan elde edilen sinyal, görüntü, grafik ve tahmini derinlik değerleri saha araştırmasına yardımcı olan teknik veriler olarak değerlendirilmelidir.
DERİNLİK BİLGİLENDİRMESİ
Deha Dedektör ürün sayfasında eXp 4500 NT Pro Plus için 25 metreye kadar ölçüm derinliği ifadesi yer almaktadır. Ancak bu değer her hedef ve zemin koşulu için garanti edilmiş bir tespit derinliği olarak değerlendirilmemelidir.
Gerçek algılama ve görüntüleme derinliği; hedefin boyutu, şekli, malzemesi, konumu, zemin yapısı ve çevresel koşullara göre değişebilir.
Bu nedenle ürün açıklamasında belirtilen derinlik değeri, teknik/üretici beyanı olarak değerlendirilmelidir.
ÖNEMLİ BİLGİLENDİRME
eXp 4500 NT Pro Plus tarafından oluşturulan sinyaller, grafikler ve 3D görüntüler; altın, gümüş, değerli metal, define, sikke, oda, mezar, tünel, boşluk, mağara veya başka belirli bir nesne ya da yapının kesin olarak bulunduğunu gösteren sonuçlar olarak değerlendirilmemelidir.
Cihazın gerçek performansı kullanılan sensöre, hedef özelliklerine, zemin yapısına ve saha koşullarına göre değişebilir.
Ölçüm sonuçlarının gerektiğinde tekrar taramalar ve uygun bağımsız yöntemlerle doğrulanması önerilir.
YASAL UYARI
Metal dedektörleri ve yer altı araştırma cihazlarının kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.
Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.
Kazı, sondaj, kültür varlığı araştırması veya benzeri faaliyetler ilgili mevzuat kapsamında izin veya yetkilendirme gerektirebilir.
Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı, sondaj veya kültür varlığı araştırması yapma izni anlamına gelmez.
Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
