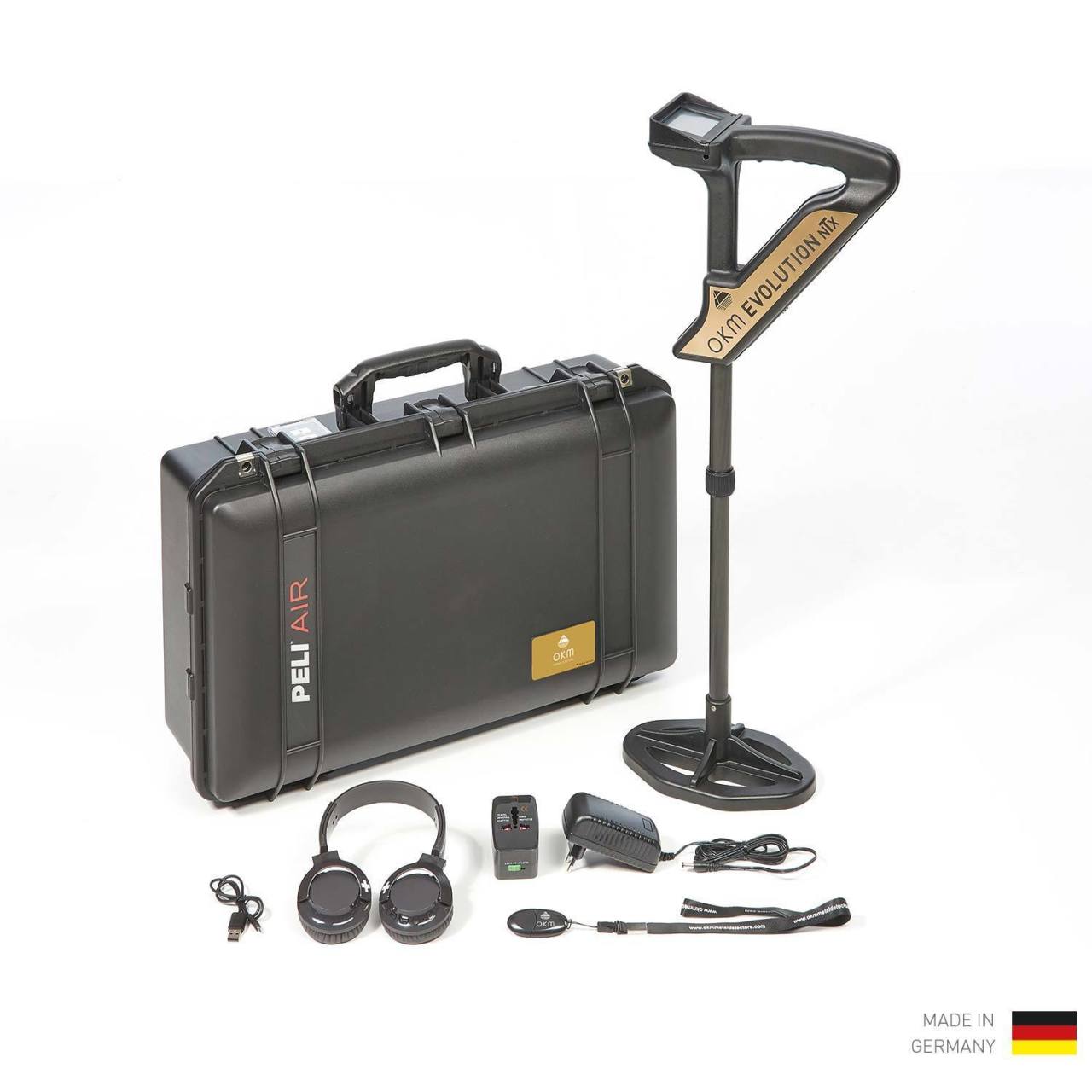

OKM Evolution NTX
OKM EVOLUTION NTX 3D YERALTI GÖRÜNTÜLEME VE METAL DEDEKTÖRÜ
OKM Evolution NTX, metal hedeflerin araştırılması ve yer altındaki olası farklılıkların 3 boyutlu olarak değerlendirilmesine yardımcı olmak amacıyla geliştirilmiş, VLF metal dedektörü ve 3D zemin tarama özelliklerini bir arada sunan bir cihazdır.
Cihaz; metal hedef araştırmaları, zemin tarama çalışmaları ve elde edilen ölçüm verilerinin bilgisayar ortamında 3D olarak incelenmesi gibi farklı kullanım alanlarına yönelik tasarlanmıştır.
Evolution NTX, gerçekleştirdiği taramalardan elde edilen verilerin cihaz üzerinde saklanmasına ve Visualizer 3D yazılımı aracılığıyla bilgisayar ortamında değerlendirilmesine olanak sağlar.
VLF METAL DEDEKTÖRÜ
Evolution NTX, VLF teknolojisine sahip arama başlığı ile metal hedef araştırmalarında kullanılabilir.
Canlı Ses modunda madeni para, yüzük ve diğer yüzeye yakın metal nesnelerin araştırılması için kullanılabilmektedir.
Ürün sayfasında VLF modunda 50 cm'ye kadar derinlik değeri belirtilmektedir. Bu değer, ürün sayfasında belirtilen teknik kapasiteyi ifade eder ve her metal hedefin 50 cm derinlikten tespit edileceği anlamına gelmez.
Hedefin boyutu, şekli, metal türü, konumu, zemin yapısı ve mineralizasyon gibi faktörler gerçek algılama performansını etkileyebilir.
CANLI SES MODU
Canlı Ses modu, cihazın VLF metal dedektörü olarak kullanılmasını sağlar.
Bu modda arama başlığından alınan sinyaller sesli olarak kullanıcıya iletilir. Cihaz ekranında sinyallerin grafiksel gösterimi de takip edilebilir.
Bu özellik, metal hedeflerin araştırılması sırasında kullanıcıya yardımcı olan bir sinyal değerlendirme yöntemidir.
Alınan bir sinyalin doğrudan altın, gümüş, değerli metal veya belirli bir nesne olduğu kesin olarak kabul edilmemelidir.
3D ZEMİN TARAMA
Evolution NTX'in 3D Tarama modu, belirli bir alan üzerinde gerçekleştirilen ölçümlerin grafiksel olarak değerlendirilmesine yardımcı olur.
Tarama sırasında elde edilen veriler cihazın belleğinde saklanabilir ve daha sonra Visualizer 3D yazılımına aktarılabilir.
Ürün sayfasında zemin tarama modu için 8 metreye kadar derinlik değeri belirtilmektedir.
Bu değer üretici/satıcı tarafından belirtilen teknik kapasiteyi ifade eder. Her hedefin 8 metre derinlikten tespit edileceği veya aynı performansın her zemin koşulunda elde edileceği anlamına gelmez.
3D GÖRÜNTÜLEME VE VERİ ANALİZİ
3D Tarama modunda elde edilen ölçüm verileri, bilgisayar ortamında Visualizer 3D yazılımı kullanılarak değerlendirilebilir.
Yazılım, tarama verilerinin grafiksel olarak görüntülenmesine ve farklı renklerle görselleştirilmesine yardımcı olur.
Elde edilen 3D görüntüler üzerinden olası hedef bölgelerinin konumu, boyutu ve derinliği hakkında ön değerlendirme yapılabilir.
3D görüntülerde görülen şekil ve renk farklılıkları; hedef özelliklerinin yanı sıra zemin yapısı, mineralizasyon ve ölçüm koşullarından da etkilenebilir.
Bu nedenle yazılım tarafından oluşturulan görüntüler kesin hedef tanımlaması veya kesin jeolojik analiz olarak değerlendirilmemelidir.
VISUALIZER 3D YAZILIMI
Evolution NTX ile gerçekleştirilen 3D taramalar, Visualizer 3D yazılımı aracılığıyla bilgisayar ortamında incelenebilir.
Yazılım; tarama verilerinin 3D olarak görüntülenmesine, ölçümlerin değerlendirilmesine ve olası hedef bölgelerinin analiz edilmesine yardımcı olur.
Ölçüm sonuçlarının yazılım üzerinde görselleştirilmesi, kullanıcıya tarama alanı hakkında daha ayrıntılı bir değerlendirme yapma imkânı sağlar.
Yazılım tarafından oluşturulan sonuçlar, saha ölçümlerinin değerlendirilmesine yönelik teknik çıktılardır ve tek başına kesin hedef kanıtı olarak kabul edilmemelidir.
DEĞERLİ VE DEĞERSİZ METAL AYRIMI
Evolution NTX'in ürün bilgilerinde değerli ve değersiz metal hedeflerin araştırılmasına yönelik özellikler belirtilmektedir.
Cihazın sinyal değerlendirme sistemi, metal hedeflerin araştırılması sırasında kullanıcıya yardımcı olabilir.
Ancak cihaz tarafından verilen bir sinyalin doğrudan altın, gümüş veya başka belirli bir metal olduğunu kesin olarak gösterdiği kabul edilmemelidir.
Hedefin gerçek niteliğinin belirlenmesi için uygun doğrulama yöntemlerinin kullanılması önerilir.
ZEMİN VE BOŞLUK ARAŞTIRMASI
3D zemin tarama özelliği, yer altında bulunan olası nesne ve zemin farklılıklarının grafiksel olarak değerlendirilmesine yardımcı olabilir.
Ürün sayfasında tünel, boşluk ve oda gibi yapıların araştırılmasına yönelik kullanım alanları belirtilmektedir.
Ancak tarama sonucunda görülen bir anomali; doğal jeolojik oluşum, mineralizasyon, zemin farklılığı, boşluk veya insan yapımı bir yapıdan kaynaklanabilir.
Bu nedenle bir 3D görüntünün doğrudan oda, tünel, mezar, boşluk veya başka belirli bir yapıyı kesin olarak gösterdiği kabul edilmemelidir.
TARANABİLEN HEDEF TÜRLERİ
Evolution NTX'in kullanım alanları arasında çeşitli metal nesnelerin ve yer altındaki olası yapı farklılıklarının araştırılması bulunmaktadır.
Araştırma sırasında karşılaşılabilecek hedefler arasında:
• Metal nesneler
• Madeni paralar
• Yüzük ve benzeri metal objeler
• Gömülü metal nesneler
• Olası boşluklar
• Zemin anomalileri
• Yer altındaki olası yapısal farklılıklar
yer alabilir.
Bu liste, cihazın kullanım alanlarını ifade eder ve herhangi bir hedefin kesin olarak tespit edileceği anlamına gelmez.
ŞARJ EDİLEBİLİR BATARYA
Evolution NTX, dahili şarj edilebilir batarya ile kullanılmaktadır.
Şarj edilebilir batarya yapısı, cihazın saha çalışmalarında harici güç kaynağına ihtiyaç duymadan kullanılmasına yardımcı olur.
Bataryanın gerçek kullanım süresi; cihazın çalışma modu, ekran kullanımı, sıcaklık ve kullanım koşullarına bağlı olarak değişebilir.
DOKUNMATİK RENKLİ EKRAN
Cihazda 3,5 inç dirençli dokunmatik renkli ekran bulunmaktadır.
Ekran çözünürlüğü 480 × 320 piksel olarak belirtilmektedir.
Dokunmatik ekran üzerinden cihazın çalışma ayarları ve tarama sonuçları takip edilebilir.
BLUETOOTH KULAKLIK DESTEĞİ
Evolution NTX, Bluetooth bağlantısı üzerinden uyumlu kablosuz ses cihazlarının kullanılmasına olanak sağlar.
Üretici teknik verilerinde Bluetooth 5.1 bağlantı teknolojisi ve 2,402–2,480 GHz frekans aralığı belirtilmektedir.
Kablosuz bağlantı performansı; kullanılan aksesuar ve çevresel koşullara bağlı olarak değişebilir.
VERİ KAYDI
Evolution NTX, gerçekleştirilen 3D taramalardan elde edilen verilerin cihaz belleğinde saklanmasına olanak sağlar.
Üretici teknik bilgilerinde cihaz için 4 GB veri belleği belirtilmektedir.
Kaydedilen tarama verileri, uygun bağlantı ve yazılım kullanılarak bilgisayar ortamında değerlendirilebilir.

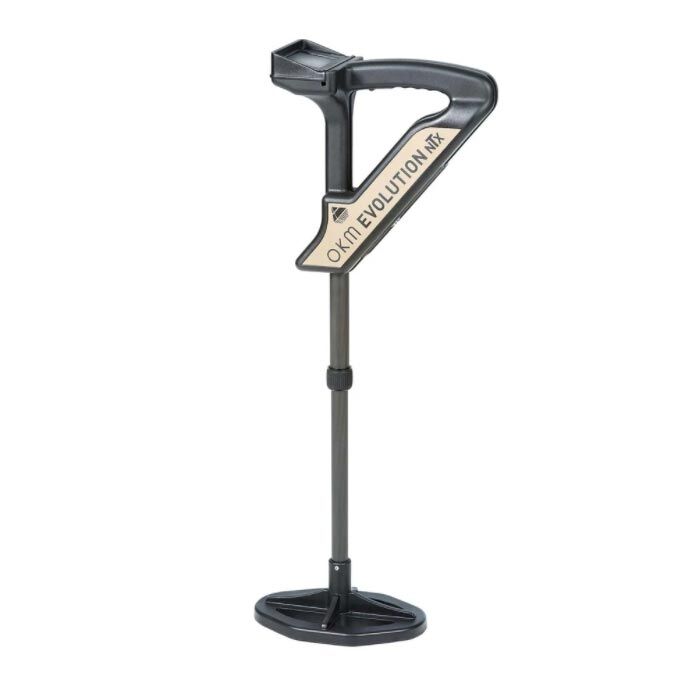

KULLANICIYA UYGUN TELESKOPİK TASARIM
Evolution NTX'in teleskopik arama başlığı, cihaz uzunluğunun kullanıcının boyuna ve kullanım şekline göre ayarlanmasına yardımcı olur.
Bu yapı, farklı kullanıcılar için daha uygun bir kullanım pozisyonu oluşturulmasını sağlar.
KOMPAKT VE TAŞINABİLİR TASARIM
Evolution NTX'in kontrol ünitesi yaklaşık 1,5 kg ağırlığındadır.
Kompakt kontrol ünitesi ve ayarlanabilir arama başlığı, cihazın saha çalışmalarında taşınmasını ve kullanılmasını kolaylaştırmaya yardımcı olur.
ÇALIŞMA SICAKLIĞI
Üretici teknik verilerinde kontrol ünitesi için çalışma sıcaklığı -10°C ile 60°C arasında belirtilmektedir.
Depolama sıcaklığı ise -20°C ile 70°C arasındadır.
Cihazın belirtilen sıcaklık aralıkları dışında kullanılması çalışma performansını etkileyebilir.
TEKNOLOJİ
Evolution NTX'in teknik bilgilerinde GST / EMSR teknolojileri ve SCMI-15-D / VLF sensör-bobin teknolojisi belirtilmektedir.
Bu teknolojiler, cihazın metal algılama ve zemin tarama işlevlerinde kullanılan elektronik ve sensör altyapısının bir parçasıdır.
KULLANIM ALANLARI
• Metal hedef araştırmaları
• 3D zemin tarama çalışmaları
• Arkeolojik araştırmalara yönelik saha çalışmaları
• Jeofiziksel ön araştırmalar
• Maden araştırmalarına yönelik çalışmalar
• Tarımsal alanlarda zemin araştırmaları
• Olası boşluk ve zemin anomalilerinin incelenmesi
• Tünel ve yapı anomalilerine yönelik ön araştırmalar
• Boru ve kablo hatlarının araştırılması
• Gömülü metal nesnelerin araştırılması
Bu kullanım alanları cihazın teknik özellikleri ve ürün sayfasında belirtilen kullanım amaçları doğrultusunda değerlendirilmelidir.
TEKNİK ÖZELLİKLER
Ürün Adı: OKM Evolution NTX
Marka: OKM
Ürün Grubu: 3D Yeraltı Görüntüleme / Metal Dedektörü
Teknoloji: GST / EMSR
Sensör / Bobin Teknolojisi: SCMI-15-D / VLF
Çalışma Modları: Canlı Ses / 3D Tarama
VLF Derinlik Değeri: 50 cm'ye kadar
3D Zemin Tarama Derinliği: 8 metreye kadar
Ekran: 3,5 inç dirençli dokunmatik renkli ekran
Ekran Çözünürlüğü: 480 × 320 piksel
Veri Belleği: 4 GB
Örnekleme Hızı: 1024 değer/saniye
Ölçüm Çözünürlüğü: 16 bit
Ana CPU: Cortex M3 / 32 MHz
Slave CPU: Cortex M0 / 24 MHz
Ekran CPU: Cortex M3 / 32 MHz
Ekran CPU RAM: 128 KB
Veri İletimi: Bluetooth 5.1
Bluetooth Frekans Aralığı: 2,402–2,480 GHz
Maksimum Bluetooth İletim Hızı: 1 Mbps
Maksimum İletim Gücü: 8 dBm
Ses: Dahili hoparlör / Bluetooth
Kontrol Ünitesi Ağırlığı: Yaklaşık 1,5 kg
Giriş Gerilimi: Maksimum 19 V DC
Maksimum Güç: 60 W
Çalışma Sıcaklığı: -10°C – 60°C
Depolama Sıcaklığı: -20°C – 70°C
Nem Oranı: %5 – %75
Su Geçirmezlik: Yok
Teknik değerler OKM'nin Evolution NTX için yayımladığı teknik bilgiler ve ürün sayfasındaki veriler esas alınarak düzenlenmiştir. Gerçek kullanım performansı arazi, zemin, hedef ve kullanım koşullarına göre değişiklik gösterebilir.
PERFORMANS VE ÖLÇÜM KOŞULLARI
Cihazın algılama performansı; hedefin boyutu, şekli, metal türü, konumu, derinliği, zemin mineralizasyonu, toprak yapısı, elektromanyetik parazitler ve kullanılan arama yöntemi gibi çeşitli faktörlerden etkilenebilir.
Ürün sayfasında belirtilen 50 cm VLF ve 8 metre 3D zemin tarama değerleri, teknik kapasiteye ilişkin üretici/satıcı beyanlarıdır.
Bu değerler, her hedefin belirtilen derinliklerde kesin olarak tespit edileceği anlamına gelmez.
Daha sağlıklı değerlendirme için şüpheli bölgelerin farklı yönlerden tekrar taranması ve gerektiğinde uygun bağımsız yöntemlerle doğrulanması önerilir.
ÖNEMLİ BİLGİLENDİRME
3D yeraltı görüntüleme ve metal algılama sistemleri, yer altında bulunan bir hedefin varlığını, hedefin türünü, değerini veya kesin derinliğini garanti eden cihazlar değildir.
Cihaz tarafından oluşturulan sinyal ve 3D görüntüler; doğal zemin farklılıkları, mineralizasyon, çevresel elektromanyetik etkiler, ölçüm koşulları ve kullanım tekniğinden etkilenebilir.
Bu nedenle herhangi bir sinyalin veya görüntünün altın, gümüş, değerli metal, define, oda, mezar, tünel, boşluk veya başka bir yapının kesin kanıtı olduğu kabul edilmemelidir.
3D görüntüler ve yazılım analizleri, saha verilerinin değerlendirilmesine yardımcı olan teknik çıktılardır.
YASAL UYARI
Metal dedektörleri ve yeraltı görüntüleme cihazlarının kullanımı ile arazi üzerinde araştırma yapılması, yürürlükteki mevzuat kapsamında izin, mülkiyet ve çeşitli yasal şartlara tabi olabilir.
Kullanıcı, cihazı kullanacağı alanla ilgili mülkiyet, izin ve diğer yasal gereklilikleri önceden kontrol etmekle yükümlüdür.
Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.
Kültür ve tabiat varlıklarına ilişkin herhangi bir buluntu veya faaliyet konusunda yürürlükteki mevzuatın gerektirdiği bildirim ve izin yükümlülüklerine uyulmalıdır.
Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı veya kültür varlığı araştırması yapma izni anlamına gelmez.
