OKM Bionic X4
OKM BIONIC X4 UZUN MENZİLLİ ALAN TARAMA SİSTEMİ
OKM Bionic X4, yer altındaki olası metal hedeflerin ve zemin farklılıklarının araştırılmasına yardımcı olmak amacıyla geliştirilmiş uzun menzilli bir alan tarama sistemidir.
Cihaz, uzun mesafeli araştırmalarda hedef yönünün değerlendirilmesine yardımcı olan elektronik ve görsel göstergeler ile kullanılmaktadır. Ölçüm sonuçları, uygun bağlantı ve yazılım desteğiyle bilgisayar ortamında değerlendirilebilir.
Bionic X4 tarafından oluşturulan sinyal, yön veya diğer göstergeler; çevresel koşullar, zemin yapısı, elektromanyetik etkiler ve kullanım tekniğinden etkilenebilir. Bu nedenle elde edilen sonuçlar tek başına kesin hedef tespiti olarak değerlendirilmemelidir.
UZUN MENZİLLİ ARAŞTIRMA
Bionic X4, geniş alanlarda gerçekleştirilen ön araştırmalarda kullanılmak üzere tasarlanmıştır.
Cihazın uzun menzilli çalışma yapısı, araştırılan alan içerisindeki olası hedef yönlerinin değerlendirilmesine yardımcı olabilir.
Farklı noktalardan gerçekleştirilen tekrar ölçümleri ve karşılaştırmalı değerlendirmeler, araştırılması gereken bölgelerin belirlenmesine yardımcı olabilir.
Alınan yön veya sinyal göstergeleri, hedefin kesin konumunu veya hedefin türünü garanti eden bir ölçüm olarak değerlendirilmemelidir.
HEDEF YÖNÜ DEĞERLENDİRMESİ
Bionic X4, araştırma sırasında kullanıcıya hedef yönü hakkında görsel ve sesli geri bildirim sağlayabilir.
Bu göstergeler, saha içerisinde olası hedef bölgelerinin değerlendirilmesine yardımcı olan teknik verilerdir.
Çevresel elektromanyetik etkiler, zemin koşulları ve diğer dış etkenler cihazın verdiği sinyalleri etkileyebilir.
Bu nedenle tek bir ölçüm sonucuna dayanarak kesin hedef konumu belirlenmemesi önerilir.
HEDEF SİNYALİ
Cihaz tarafından alınan sinyaller, araştırma alanındaki olası hedeflerin değerlendirilmesine yardımcı olabilir.
Sinyal gücü veya yön göstergesi; hedefin boyutu, konumu, zemin yapısı ve çevresel koşullara göre değişiklik gösterebilir.
Bir sinyalin alınması, yer altında kesin olarak altın, gümüş, değerli metal veya başka belirli bir nesne bulunduğu anlamına gelmez.
METAL HEDEF ARAŞTIRMASI
Bionic X4, metal hedeflerin araştırılmasına yönelik kullanılabilir.
Cihazın kullanım amacı kapsamında değerli metal ve diğer metal hedeflere yönelik saha araştırmaları gerçekleştirilebilir.
Ancak cihazın sinyalinden hareketle hedefin metal türünün veya ekonomik değerinin kesin olarak belirlenmesi mümkün olduğu şeklinde bir değerlendirme yapılmamalıdır.
Hedefin gerçek niteliğinin belirlenmesi için uygun doğrulama yöntemlerinin kullanılması önerilir.
ÇAPRAZ KONTROL VE YÖN DOĞRULAMA
Uzun menzilli araştırmalarda aynı bölgenin farklı yönlerden tekrar kontrol edilmesi, elde edilen sonuçların karşılaştırılmasına yardımcı olabilir.
Farklı noktalardan benzer yön göstergelerinin alınması, araştırılması gereken olası bir alanın belirlenmesine yardımcı olabilir.
Bu yöntem, hedefin kesin olarak bulunduğunu veya hedefin niteliğini tek başına kanıtlamaz.
AKUSTİK VE GÖRSEL GERİ BİLDİRİM
Bionic X4, kullanıcıya akustik ve görsel geri bildirim sağlayan bir kontrol ünitesine sahiptir.
Üretici teknik bilgilerinde OLED gösterge ve akustik/görsel geri bildirim özellikleri belirtilmektedir.
Bu göstergeler, ölçüm sırasında cihazın verdiği sinyallerin takip edilmesine yardımcı olur.
LAZER GÖSTERGESİ
Bionic X4 sisteminde lazer modülü bulunmaktadır.
Üretici teknik verilerine göre lazer ışını için maksimum mesafe 150 metre, lazer çıkışı maksimum 3 mW, yayılan dalga boyu ise 650 nm olarak belirtilmektedir.
Lazer, saha çalışması sırasında yönlendirme ve hedef doğrultusunun takip edilmesine yardımcı olan bir bileşen olarak kullanılabilir.
Lazer göstergesi, tek başına yer altında hedef bulunduğunun kanıtı olarak değerlendirilmemelidir.
AKILLI TELEFON VE UYGULAMA DESTEĞİ
Bionic X4'ün belirli sürümleri için Android akıllı telefon ile çalışan uygulama desteği bulunmaktadır.
OKM'nin resmi bilgilerinde Bionic X4'ün 2021–2023 sürümleriyle çalışan uygulama için minimum Android 6.0 ve Bluetooth 5.1 bağlantısı belirtilmektedir.
Uygulama desteği, cihazın sürümüne ve kullanılan akıllı telefonun uyumluluğuna bağlıdır.
BLUETOOTH BAĞLANTISI
Bionic X4'te Bluetooth 5.1 veri iletişim teknolojisi bulunmaktadır.
Üretici teknik verilerine göre Bluetooth frekans aralığı 2,402–2,480 GHz, maksimum veri aktarım hızı 1 Mbps, maksimum iletim gücü +8 dBm ve maksimum bağlantı mesafesi yaklaşık 10 metre olarak belirtilmektedir.
Gerçek bağlantı mesafesi çevresel koşullara ve kullanılan cihazlara göre değişebilir.
VERİ KAYDI VE BİLGİSAYAR DESTEĞİ
Bionic X4 ile gerçekleştirilen çalışmaların uygun bağlantılar üzerinden bilgisayar ortamında değerlendirilmesine yönelik destek bulunmaktadır.
Bilgisayar bağlantısı için üretici teknik bilgilerinde USB 2.0 arayüzü belirtilmektedir.
Uyumlu bilgisayar sistemi için üretici tarafından Windows 10 işletim sistemi, minimum 2 GB RAM, 1,2 GHz işlemci, 1920 × 1080 ekran ve OpenGL 3.3 destekli 1 GB RAM'li grafik kartı gereksinimleri belirtilmiştir.
KULLANIM ALANLARI
• Geniş arazi araştırmaları
• Uzun menzilli metal hedef araştırmaları
• Değerli metal hedeflerine yönelik ön araştırmalar
• Saha taramaları
• Olası hedef yönlerinin değerlendirilmesi
• Jeofiziksel ön araştırmalar
• Arkeolojik araştırmalara yönelik saha çalışmaları
Bu kullanım alanları cihazın teknik yapısı ve üretici tarafından belirtilen kullanım amacı doğrultusunda değerlendirilmelidir.
TEKNİK ÖZELLİKLER
Ürün Adı: OKM Bionic X4
Marka: OKM
Ürün Grubu: Uzun Menzilli Alan Tarama Sistemi
Geri Bildirim: Akustik / Görsel
Gösterge: OLED
Kontrol Ünitesi Boyutları: 260 × 140 × 220 mm
Kontrol Ünitesi Ağırlığı: Yaklaşık 780 g
Giriş Gerilimi: Maksimum 12 V DC
Ana İşlemci: Atmel AtMega CPU, 14,7 MHz
Çalışma Sıcaklığı: 0°C – 70°C
Depolama Sıcaklığı: -20°C – 60°C
Çalışma Süresi: Yaklaşık 16 saat
Akıllı telefon USB üzerinden kullanıldığında çalışma süresi: Yaklaşık 8 saat
Çalışma Nem Oranı: %5 – %75
Su Geçirmezlik: Yok
LAZER TEKNİK ÖZELLİKLERİ
Lazer Işını Mesafesi: Maksimum 150 m
Lazer Çıkışı: Maksimum 3 mW
Dalga Boyu: 650 nm
Lazer Sınıfı: 3R
Lazer Çalışma Sıcaklığı: 15°C – 35°C
BLUETOOTH TEKNİK ÖZELLİKLERİ
Bluetooth Teknolojisi: Bluetooth 5.1
Frekans Aralığı: 2,402 – 2,480 GHz
Maksimum Veri Aktarım Hızı: 1 Mbps
Maksimum İletim Gücü: +8 dBm
Maksimum Bağlantı Menzili: Yaklaşık 10 m
BİLGİSAYAR GEREKSİNİMLERİ
Veri Bağlantısı: USB 2.0
İşletim Sistemi: Windows 10
Minimum RAM: 2 GB
Minimum İşlemci: 1,2 GHz
Ekran: 1920 × 1080
Grafik Kartı: 1 GB RAM, OpenGL 3.3
Boş Disk Alanı: Minimum 250 MB
Teknik değerler OKM'nin resmi Bionic X4 teknik bilgilerinden derlenmiştir. Üretici, teknik değerlerin ortalama değerler olduğunu ve kullanım sırasında küçük farklılıklar oluşabileceğini belirtmektedir.

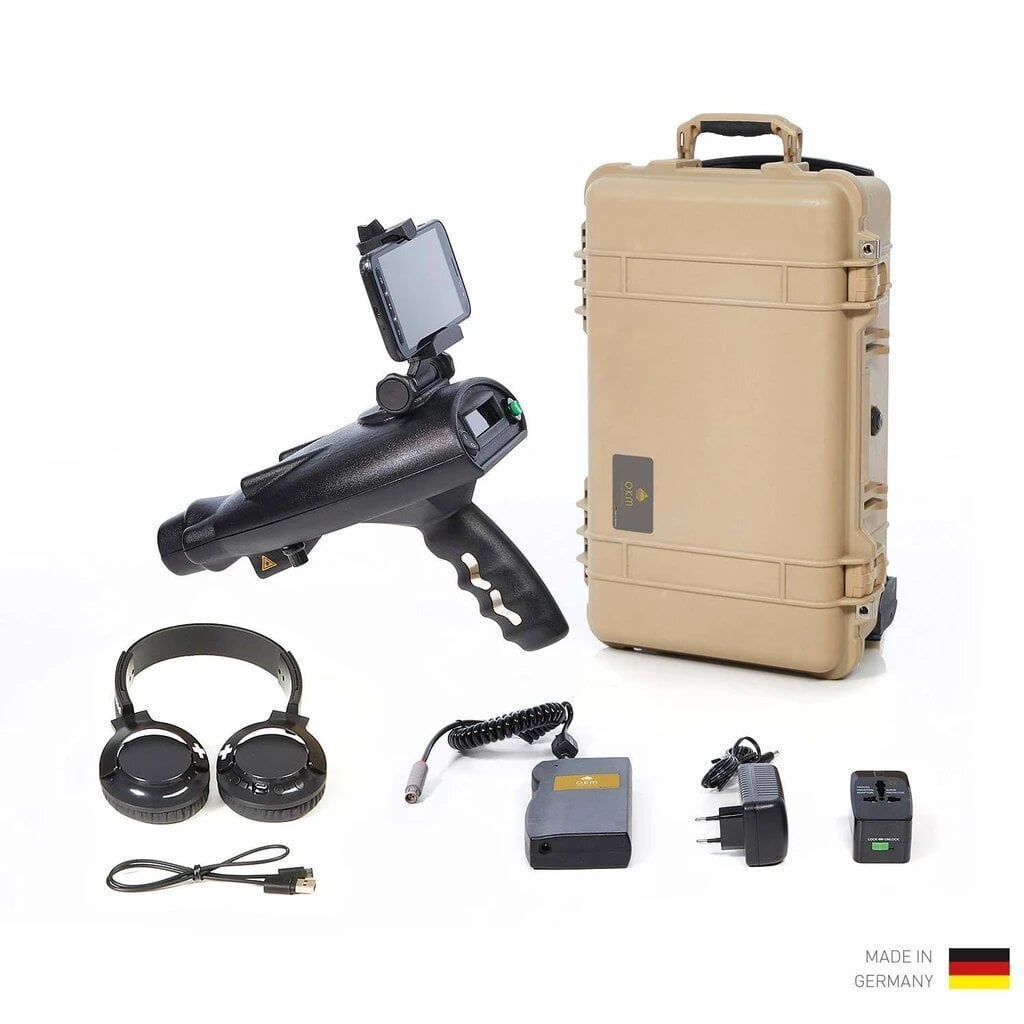

PAKET İÇERİĞİ
• 1 × Kontrol ünitesi
• 1 × USB kablosu ve şarj cihazı ile akıllı telefon
• 1 × Su geçirmez ve darbeye dayanıklı Pelikan kılıf
• 1 × Pilli kablosuz kulaklık
• 1 × Şarj cihazı ve seyahat adaptörlü güç paketi
• 1 × Kullanım kılavuzu
Üreticinin güncel ürün sayfasında bu teslimat kapsamı belirtilmektedir. Ürünün sürümüne veya satış paketine göre içerik farklılık gösterebileceğinden, satın alma öncesinde güncel paket içeriğinin kontrol edilmesi önerilir.
PERFORMANS VE ÖLÇÜM KOŞULLARI
Cihazın gerçek kullanım performansı; hedefin boyutu, şekli, konumu, zemin yapısı, mineralizasyon, elektromanyetik ortam, çevresel koşullar ve kullanım tekniği gibi çeşitli faktörlerden etkilenebilir.
Uzun menzilli sistemlerde alınan yön ve sinyal göstergeleri, tek başına hedefin kesin konumunu veya metal türünü belirleyen ölçümler olarak değerlendirilmemelidir.
Daha sağlıklı bir değerlendirme için şüpheli bölgelerin farklı yönlerden tekrar kontrol edilmesi ve gerektiğinde uygun bağımsız yöntemlerle doğrulanması önerilir.
ÖNEMLİ BİLGİLENDİRME
Alan tarama ve metal tespit sistemlerinden elde edilen sinyal ve göstergeler; doğal zemin farklılıkları, elektromanyetik etkiler ve çevresel koşullardan etkilenebilir.
Bu nedenle herhangi bir sinyalin altın, gümüş, değerli metal, define, sikke, oda, mezar, tünel, boşluk veya başka bir yapının kesin kanıtı olduğu kabul edilmemelidir.
Cihaz tarafından sağlanan yön, sinyal ve diğer göstergeler, saha araştırmasına yardımcı olan teknik verilerdir.
ÜRÜN DURUMU
OKM'nin resmi ürün sayfasında Bionic X4'ün artık üretilmediği ve halef ürün olarak OKM Delta Ranger Professional modelinin önerildiği belirtilmektedir. Bu nedenle ürünün stok ve garanti koşullarının satış öncesinde ayrıca kontrol edilmesi önerilir.
YASAL UYARI
Metal dedektörleri ve alan tarama cihazlarının kullanımı ile arazi üzerinde araştırma yapılması, yürürlükteki mevzuat kapsamında izin, mülkiyet ve çeşitli yasal şartlara tabi olabilir.
Kullanıcı, cihazı kullanacağı alanla ilgili mülkiyet, izin ve diğer yasal gereklilikleri önceden kontrol etmekle yükümlüdür.
Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.
Kültür ve tabiat varlıklarına ilişkin herhangi bir buluntu veya faaliyet konusunda yürürlükteki mevzuatın gerektirdiği bildirim ve izin yükümlülüklerine uyulmalıdır.
Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı veya kültür varlığı araştırması yapma izni anlamına gelmez.
