Conrad Groundtech A2 Serisi

GROUNDTECH A2 SERİSİ 3D YER TARAMA VE METAL DEDEKTÖRÜ

Groundtech A2, yer altındaki ölçüm farklılıklarının araştırılmasına ve elde edilen verilerin üç boyutlu olarak analiz edilmesine yardımcı olmak amacıyla geliştirilmiş, 3D zemin tarama ve pulse indüksiyon metal tespit sistemlerini bir araya getiren çok işlevli bir yer tarama cihazıdır.

Cihaz, MFS-3 çift sensör teknolojisi (Gradiometer) ile manyetik alan değişimlerinin değerlendirilmesine ve entegre pulse indüksiyon metal dedektörü ile metal hedeflerden alınan sinyallerin incelenmesine olanak sağlar.

Groundtech A2'de elde edilen tarama verileri, uyumlu G-Portal Android ve iOS 3D analiz uygulaması üzerinden görüntülenebilir ve değerlendirilebilir.

Sistem; 3D zemin tarama, canlı tarama, Pinpointer, hızlı dedektör taraması, gelişmiş dedektör taraması ve 3D dedektör taraması olmak üzere 6 farklı tarama modu sunmaktadır.

Gerçek ölçüm ve tespit sonuçları; hedefin özellikleri, zemin yapısı, mineralizasyon, nem, çevresel elektromanyetik koşullar, tarama yöntemi ve kullanılan cihaz ayarlarına göre değişebilir.

3D ZEMİN TARAMA SİSTEMİ

Groundtech A2'nin 3D zemin tarama sistemi, taranan alan içerisindeki ölçüm farklılıklarının belirlenmesine ve bu verilerin üç boyutlu olarak incelenmesine yardımcı olur.

Tarama sırasında elde edilen veriler G-Portal analiz uygulamasına aktarılabilir ve 3D grafikler üzerinden değerlendirilebilir.

Ürün bilgilerinde sistemin gömülü metal hedefler, manyetik nesneler ve yer altındaki farklılıkların araştırılmasına yönelik kullanılabildiği belirtilmektedir.

3D görüntüde ortaya çıkan herhangi bir anomali, tek başına belirli bir nesnenin veya yapının kesin olarak bulunduğunu göstermez. Anomalinin nedeni zemin yapısı ve doğal koşullar gibi farklı etkenlerden kaynaklanabilir.

MFS-3 ÇİFT SENSÖR TEKNOLOJİSİ

Groundtech A2'de MFS-3 Çift Sensör Teknolojisi (Gradiometer) kullanılmaktadır.

Sensör sistemi, manyetik alan değişimlerinin ölçülmesine yardımcı olur.

Ürün teknik bilgilerinde sensör teknolojisi ±3000 µT olarak belirtilmektedir.

Manyetik ölçümler, taranan alandaki manyetik farklılıkların değerlendirilmesine yardımcı olan teknik verilerdir.

Bu ölçümlerde görülen farklılıkların nedeni yalnızca cihaz verisine bakılarak kesin olarak belirlenemez.

ENTEGRE PULSE İNDÜKSİYON METAL DEDEKTÖRÜ

Groundtech A2'de pulse indüksiyon teknolojisine sahip entegre metal dedektörü bulunmaktadır.

Dedektör sistemi 1 kHz çalışma frekansına sahiptir.

Pulse indüksiyon teknolojisi, metal hedeflerden alınan elektromanyetik tepkilerin değerlendirilmesine yardımcı olur.

Ürün açıklamasında sistemin ferromanyetik ve demir dışı metal hedeflerin araştırılmasına yönelik kullanılabildiği belirtilmektedir.

Gerçek metal tespit performansı; hedefin boyutu, şekli, metal türü, konumu, derinliği, zemin özellikleri ve cihaz ayarlarına göre değişebilir.

METAL HEDEF AYRIMI

A2'nin entegre dedektör sistemi, ferromanyetik yani demir içeren hedefler ile demir dışı hedeflerden gelen sinyallerin değerlendirilmesine yardımcı olabilir.

Bu özellik, farklı metal hedeflerin sinyal karakterlerinin karşılaştırılmasına olanak sağlar.

Ancak cihazdan alınan bir sinyalin doğrudan altın, gümüş veya başka bir değerli metal olduğunu kesin olarak belirlemek mümkün değildir.

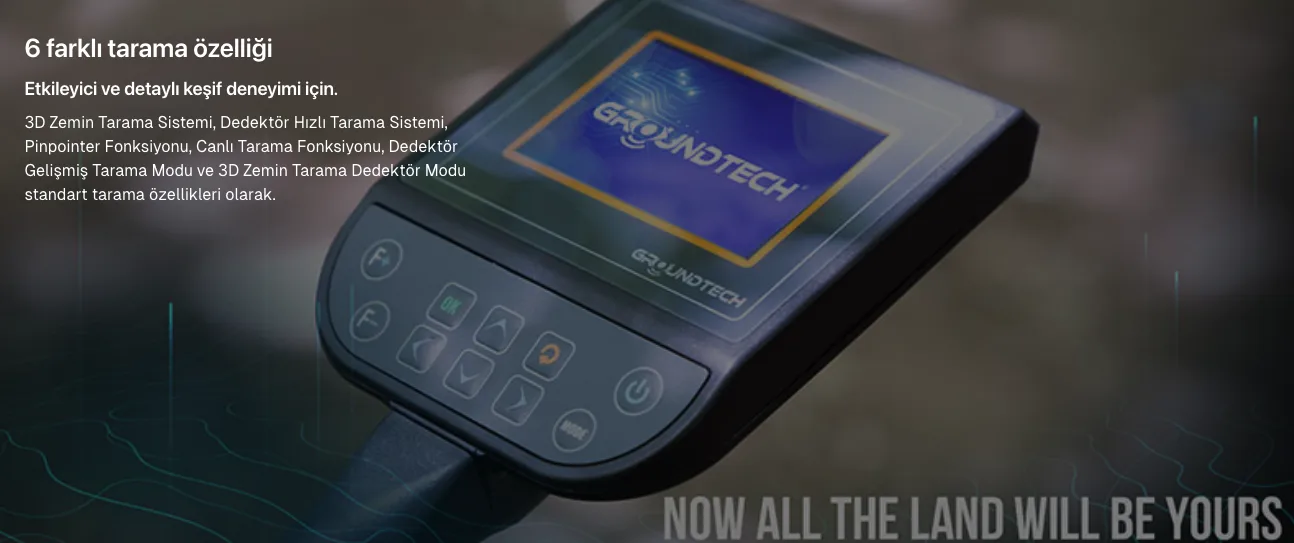

6 FARKLI TARAMA MODU

Groundtech A2'de aşağıdaki tarama modları bulunmaktadır:

• 3D Zemin Tarama
• Canlı Tarama
• Pinpointer
• Dedektör Hızlı Tarama
• Dedektör Gelişmiş Tarama
• 3D Dedektör Tarama

Her mod farklı bir ölçüm veya araştırma yöntemi için kullanılabilir.

3D ZEMİN TARAMA MODU

3D Zemin Tarama modu, geniş bir alanın ölçüm verilerinin alınmasına ve bu verilerin daha sonra üç boyutlu olarak incelenmesine yardımcı olur.

Tarama sonucu elde edilen grafikler, zemin içerisindeki ölçüm farklılıklarının görsel olarak değerlendirilmesini kolaylaştırır.

CANLI TARAMA MODU

Canlı Tarama modu, sensörlerden alınan verilerin tarama sırasında anlık olarak takip edilmesine yardımcı olur.

Bu özellik, kullanıcıya araştırılan alandaki ölçüm değişikliklerini daha hızlı şekilde gözlemleme imkânı sağlar.

PINPOINTER MODU

Pinpointer modu, daha önce tespit edilen bir sinyalin bulunduğu bölgenin daha ayrıntılı şekilde incelenmesine yardımcı olur.

Geniş alan taramasından sonra hedef bölgesinin yaklaşık konumunun araştırılmasında kullanılabilir.

Pinpointer sonucu hedefin kesin merkezini veya gerçek derinliğini garanti etmez.

DEDEKTÖR HIZLI TARAMA MODU

Dedektör Hızlı Tarama modu, entegre pulse indüksiyon sisteminin metal hedeflere yönelik hızlı araştırma yapmasına yardımcı olur.

Metal sinyalleri cihazın sağladığı sesli ve görsel geri bildirimlerle birlikte değerlendirilebilir.

DEDEKTÖR GELİŞMİŞ TARAMA MODU

Gelişmiş Dedektör Tarama modu, metal hedef araştırmalarında daha ayrıntılı veri alınmasına yardımcı olur.

Bu modda elde edilen sonuçların değerlendirilmesinde hedef özellikleri ve zemin koşulları dikkate alınmalıdır.

3D DEDEKTÖR TARAMA MODU

3D Dedektör Tarama modu, metal dedektöründen elde edilen verilerin üç boyutlu grafikler üzerinden incelenmesine yardımcı olur.

Bu yöntem, metal sinyallerinin konum ve dağılımının görsel olarak değerlendirilmesine katkı sağlayabilir.

3D grafiklerde oluşan bir farklılık, tek başına hedefin metal türünü veya değerini kesin olarak belirlemez.

G-PORTAL 3D ANALİZ UYGULAMASI

Groundtech A2 ile elde edilen tarama verileri G-Portal Android ve iOS 3D analiz uygulaması üzerinden değerlendirilebilir.

Uygulama, tarama verilerinin üç boyutlu grafikler halinde görüntülenmesine yardımcı olur.

Ürün bilgilerinde cihazın 11 dil, mobil uygulamanın ise 25 dil desteğine sahip olduğu belirtilmektedir.

3D VERİLERİN GÖRSEL ANALİZİ

3D analiz sistemi, taranan alan içerisindeki ölçüm farklılıklarının daha kolay incelenmesini sağlar.

Grafiklerdeki renk, yoğunluk ve şekil değişimleri ölçüm verilerindeki farklılıkları temsil eder.

Bu verilerin yorumlanmasında doğal zemin yapısı, mineralizasyon, nem ve çevresel etkenler dikkate alınmalıdır.

20 METREYE KADAR DERİNLİK BİLGİSİ

Ürün sayfasında Groundtech A2'nin 3D tarama sistemi ile 20 metreye kadar derinlik bilgisi verilmektedir.

Bu değer, hedefin boyutu ve toprak yapısı gibi koşullara bağlı olarak belirtilen azami teknik değerdir.

20 metre ifadesi, her hedefin veya her zemin koşulunun 20 metre derinlikte kesin olarak tespit edileceği anlamına gelmez.

Gerçek ölçüm kapasitesi; hedefin boyutu, şekli, konumu, zemin yapısı, mineralizasyon, nem ve tarama koşullarına göre değişebilir.

240 MHz CPU VE 12-BIT A/D DÖNÜŞTÜRÜCÜ

Groundtech A2, 240 MHz CPU ve 12-bit A/D dönüştürücü ile çalışmaktadır.

Bu donanım, sensörlerden alınan analog ölçümlerin dijital verilere dönüştürülmesine ve cihaz tarafından işlenmesine yardımcı olur.

BLUETOOTH 4.2 BLE

A2'de Bluetooth 4.2 BLE kablosuz bağlantı teknolojisi bulunmaktadır.

Kablosuz bağlantı, cihaz ile uyumlu mobil uygulama arasındaki veri iletişimine yardımcı olur.

BATARYA VE ÇALIŞMA SÜRESİ

Groundtech A2, 3,7 V Li-ion şarj edilebilir batarya kullanmaktadır.

Ürün teknik bilgilerinde;

• Pulse İndüksiyon Dedektör Sistemi: yaklaşık 6 saat
• Diğer sistemler: yaklaşık 10 saat

çalışma süresi belirtilmektedir.

Gerçek kullanım süresi; aktif tarama modu, ekran kullanımı, Bluetooth bağlantısı, ortam sıcaklığı ve diğer kullanım koşullarına göre değişebilir.

TYPE-C ŞARJ

Groundtech A2'de Type-C şarj bağlantısı bulunmaktadır.

Ürün teknik bilgilerinde 25 W Type-C şarj adaptörü belirtilmektedir.

ÇALIŞMA SICAKLIĞI

Groundtech A2 için belirtilen çalışma sıcaklığı aralığı 0°C ile 70°C arasındadır.

Belirtilen çalışma koşullarının dışında kullanım, cihazın ölçüm performansını etkileyebilir.

DEPOLAMA KOŞULLARI

Ürün için belirtilen depolama sıcaklığı -20°C ile 60°C arasındadır.

Cihazın uzun süreli saklanmasında üretici tarafından belirtilen depolama koşullarına uyulması önerilir.

KULLANIM ALANLARI

• Genel yer altı araştırmaları
• 3D zemin tarama çalışmaları
• Metal hedef araştırmaları
• Manyetik alan farklılıklarının incelenmesi
• Arazi ve zemin incelemeleri
• Yer altı ölçüm farklılıklarının araştırılması
• Arkeolojik araştırmalarda yardımcı ölçüm
• Madeni ve metal nesne araştırmaları
• Geniş alan tarama çalışmaları
• Hobi ve profesyonel amaçlı zemin araştırmaları

TEKNİK ÖZELLİKLER

Ürün Adı: Groundtech A2 Serisi
Marka: Groundtech
Ürün Grubu: 3D Yer Tarama ve Metal Tespit Sistemi
Sistem: 3D Yer Tarayıcı + Entegre Pulse İndüksiyon Metal Dedektörü
Sensör Teknolojisi: MFS-3 Çift Sensör Teknolojisi (Gradiometer)
Sensör Aralığı: ±3000 µT
Dedektör Teknolojisi: Pulse İndüksiyon
Dedektör Frekansı: 1 kHz
Rezistivite Sistemi: Yok
CPU: 240 MHz
A/D Dönüştürücü: 12-bit
3D Tarama Derinliği: Ürün bilgisine göre 20 metreye kadar*
Tarama Modları: 6 farklı mod
3D Analiz: G-Portal Android & iOS
Cihaz Dil Desteği: 11 dil
Mobil Uygulama Dil Desteği: 25 dil
Batarya: 3,7 V Li-ion şarj edilebilir
Pulse İndüksiyon Çalışma Süresi: Yaklaşık 6 saat*
Diğer Sistemlerin Çalışma Süresi: Yaklaşık 10 saat*
Kablosuz Bağlantı: Bluetooth 4.2 BLE
Çalışma Sıcaklığı: 0°C – 70°C
Depolama Sıcaklığı: -20°C – 60°C
Şarj Girişi: Type-C
Şarj Adaptörü: 25 W
Garanti: 2 yıl

*Çalışma süresi kullanım şekline ve aktif sisteme göre değişebilir.

PERFORMANS VE ÖLÇÜM KOŞULLARI

Groundtech A2'nin ölçüm sonuçları; zemin yapısı, mineralizasyon, nem, doğal manyetik farklılıklar, elektromanyetik parazitler, hedef özellikleri, tarama yöntemi ve cihaz ayarları gibi birçok faktörden etkilenebilir.

3D görüntülerde görülen anomaliler, tek başına belirli bir nesnenin, boşluğun, oda, tünel veya başka bir yer altı yapısının kesin kanıtı olarak değerlendirilmemelidir.

Ölçüm sonuçlarının saha koşulları ve mümkün olduğunda farklı yöntemlerle birlikte değerlendirilmesi gerekir.

DERİNLİK BİLGİLENDİRMESİ

Ürün sayfasında belirtilen 20 metreye kadar derinlik, 3D tarama sistemi için verilen teknik bir azami değerdir.

Bu değer her hedef ve her zemin koşulunda aynı sonucu vereceği anlamına gelmez.

Özellikle küçük, düşük kontrastlı veya zeminle benzer özelliklere sahip hedeflerde ölçüm kapasitesi farklılık gösterebilir.

Bu nedenle belirli bir hedef için kesin tespit derinliği garanti edilmemektedir.

ÖNEMLİ BİLGİLENDİRME

Groundtech A2, yer altındaki ölçüm farklılıklarının araştırılmasına ve elde edilen verilerin analiz edilmesine yardımcı olan bir tarama sistemidir.

Cihaz tarafından oluşturulan 3D grafikler, manyetik ölçümler ve metal sinyalleri teknik ölçüm sonuçlarıdır.

Bu veriler tek başına altın, gümüş, define, mezar, tünel, oda, mağara veya başka bir yer altı yapısının kesin olarak bulunduğunu göstermez.

Gerçek sonuçlar saha koşullarına, hedefin özelliklerine, zemin yapısına ve kullanıcı uygulamasına göre değişebilir.

YASAL UYARI

Yer tarama ve metal tespit cihazlarının kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.

Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.

Kazı, sondaj, kültür varlığı araştırması veya benzeri faaliyetler ilgili mevzuat kapsamında izin veya yetkilendirme gerektirebilir.

Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı, sondaj veya kültür varlığı araştırması yapma izni anlamına gelmez.

Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
