CONRAD GR-4 DUAL YERALTI GÖRÜNTÜLEME VE PI DEDEKTÖR SİSTEMİ

Conrad GR-4 Dual, yer altındaki anomalileri 3D olarak analiz edebilen ve aynı zamanda Pulse Induction (PI) teknolojisine sahip profesyonel bir zemin tarama ve metal dedektör sistemidir.

Çift sensörlü MFS-2 gradiometre teknolojisi, 3D zemin tarama sistemi ve entegre PI dedektörü sayesinde tek cihazla hem yeraltı görüntüleme hem de metal hedef araştırması yapılmasına olanak sağlar.

Özellikle yüksek mineralli topraklar, tuzlu zeminler ve kıyı bölgeleri gibi standart dedektörlerin zorlanabileceği alanlarda kullanılmak üzere tasarlanmıştır.

ÇİFT SENSÖRLÜ 3D ZEMİN TARAMA

GR-4 Dual, MFS-2 çift sensör teknolojisine sahip bir gradiometre sistemi kullanır.

±2000 µT ölçüm aralığına sahip sensör sistemi, yer altındaki manyetik farklılıkların ve anomalilerin araştırılmasına yardımcı olur.

Bu yapı sayesinde gömülü metallerin yanı sıra manyetik nesneler ve farklı yeraltı yapılarının araştırılması mümkündür.

3D YERALTI ANALİZİ

Cihazın 3D zemin tarama modu, taranan bölgeden elde edilen verilerin üç boyutlu olarak incelenmesine olanak sağlar.

Oluşturulan grafikler üzerinden yer altındaki olası hedeflerin konumu ve yapısal farklılıkları değerlendirilebilir.

3D analiz, geniş alanlarda hedef olabilecek bölgelerin belirlenmesine ve daha ayrıntılı incelenmesine yardımcı olur.

PULSE INDUCTION (PI) DEDEKTÖR

GR-4 Dual'ın en önemli farklarından biri, 3D zemin tarama sistemine ek olarak entegre Pulse Induction metal dedektörüne sahip olmasıdır.

PI sistemi 1 kHz frekansta çalışır.

Bu teknoloji özellikle yüksek mineral oranına sahip zeminlerde, tuzlu topraklarda ve kıyı bölgelerinde metal hedef araştırması yapılmasına yardımcı olur.

3 METREYE KADAR DEDEKTÖR TARAMASI

Ürün sayfasında PI dedektör sistemi için 3 metreye kadar derinlik bilgisi verilmektedir.

Bu değer maksimum kapasiteyi ifade eder. Gerçek tespit derinliği; hedefin boyutu, metal yapısı, gömülme süresi, toprak tipi ve mineral oranı gibi faktörlere göre değişebilir.

15 METREYE KADAR 3D TARAMA

GR-4 Dual'ın 3D tarama sistemi için ürün sayfasında 15 metreye kadar derinlik belirtilmektedir.

Bu değer 3D zemin tarama sisteminin maksimum kapasitesidir.

Gerçek saha performansı hedefin büyüklüğü, zemin yapısı, mineralizasyon ve diğer çevresel koşullara göre değişebilir.

DERİN HEDEF ARAŞTIRMASI

PI teknolojisi, derinlerde bulunan metal hedeflerin araştırılmasına yönelik kullanılabilir.

Özellikle büyük metal kütleleri ve derindeki değerli metal hedeflerinin araştırılmasında kullanılmak üzere tasarlanmıştır.

PI sisteminin mineral yoğunluğundan daha az etkilenmesi, zorlu zemin koşullarında kullanım avantajı sağlar.

CANLI TARAMA

Live Scan modu sayesinde tarama sırasında alınan veriler anlık olarak takip edilebilir.

Kullanıcı, araştırma alanında ilerlerken oluşan sinyal değişikliklerini cihazın ekranı üzerinden izleyebilir.

Bu özellik, hedef olabilecek bölgelerin hızlı şekilde belirlenmesine yardımcı olur.

PINPOINTER MODU

Pinpointer modu, belirlenen hedefin konumunu daha hassas şekilde belirlemeye yardımcı olur.

Geniş alan taramasından sonra hedef bölgesinin daha kontrollü şekilde incelenmesini sağlar.

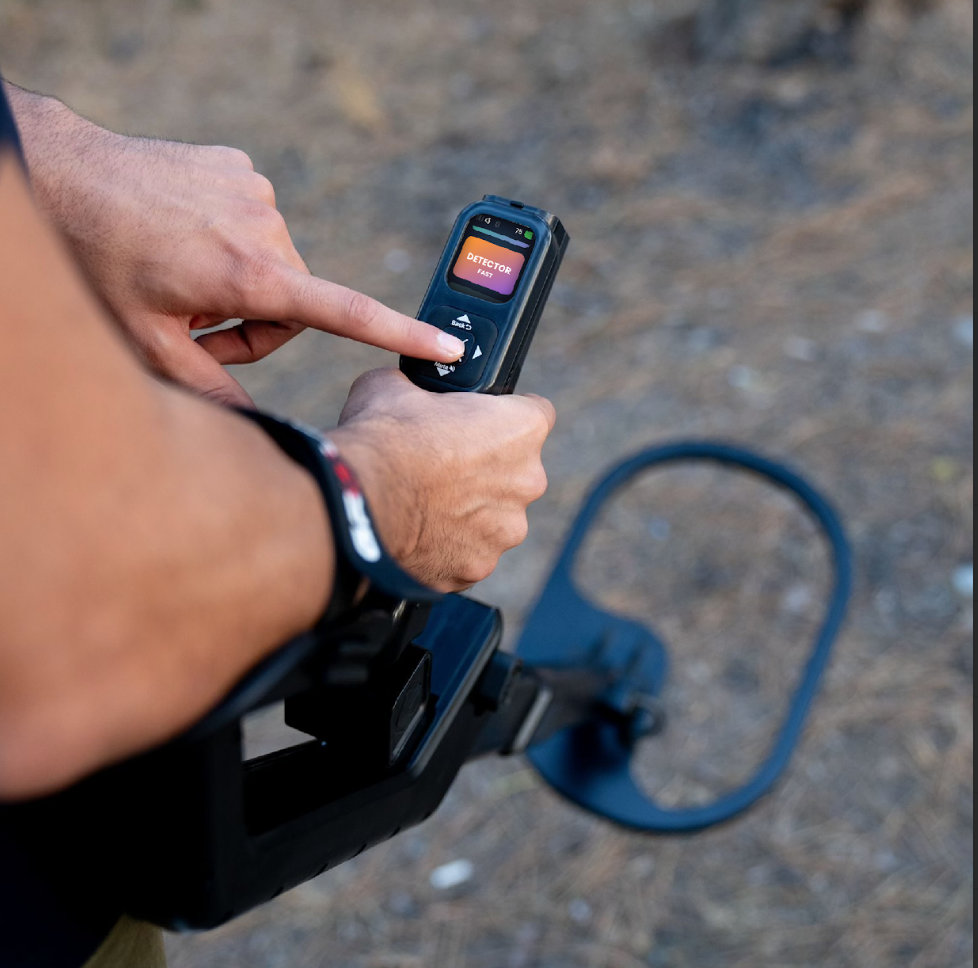

DEDEKTÖR HIZLI TARAMA

GR-4 Dual'da PI dedektör için hızlı tarama modu bulunmaktadır.

Bu mod, metal hedeflerin daha hızlı şekilde araştırılmasına yardımcı olur ve geniş alanlarda ön tarama yapılmasını kolaylaştırır.

DEDEKTÖR GELİŞMİŞ TARAMA

Gelişmiş tarama modu, PI dedektör sisteminin daha ayrıntılı şekilde kullanılmasına olanak sağlar.

Özellikle hedef sinyalinin daha dikkatli değerlendirilmesi gereken saha çalışmalarında kullanılabilir.

G-PORTAL 3D / 4D ANALİZ

GR-4 Dual, G-Portal Android ve iOS uygulaması ile kullanılabilir.

Tarama verileri mobil uygulamaya aktarılabilir ve burada 3D ve 4D analizleri daha ayrıntılı şekilde incelenebilir.

Ayrıca elde edilen veriler üzerinden kapsamlı raporlama yapılabilir.

TELEFON VE TABLET OLMADAN KULLANIM

Cihazın kendi yüksek çözünürlüklü renkli ekranı bulunduğundan GR-4 Dual temel tarama işlemleri için telefon veya tablete ihtiyaç duymaz.

Tarama modları, ayarlar ve sonuçlar doğrudan cihazın ekranı üzerinden takip edilebilir.

İstenildiğinde G-Portal uygulaması kullanılarak daha kapsamlı analiz yapılabilir.

RENKLİ EKRAN

GR-4 Dual, yüksek çözünürlüklü renkli ekrana sahiptir.

Live Scan, Pointer ve 3D zemin tarama sonuçları doğrudan cihaz üzerinden görüntülenebilir.

Bu yapı, saha sırasında alınan verilerin daha hızlı değerlendirilmesine yardımcı olur.

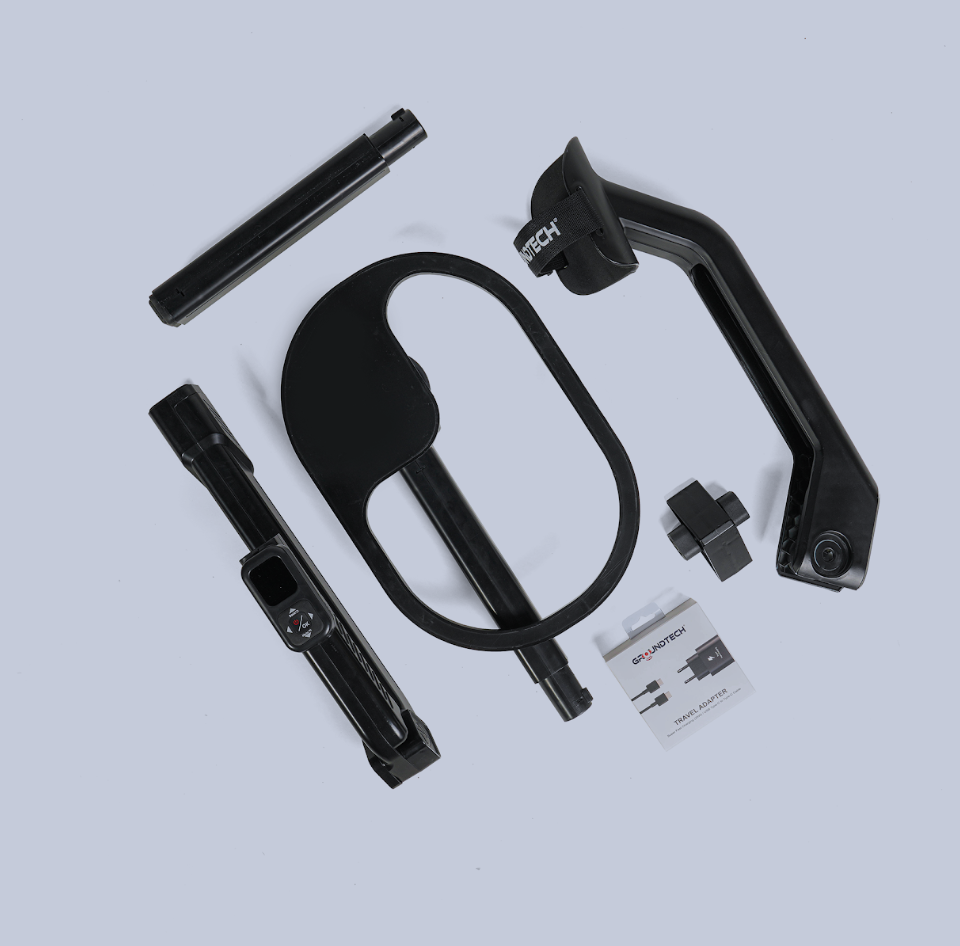

MODÜLER GÖVDE

Cihaz katlanabilir ve modüler bir gövde yapısına sahiptir.

Ayarlanabilir tutuş açısı sayesinde farklı kullanım şekillerine uyum sağlar.

Takılıp çıkarılabilir sensör modülü, cihazın farklı çalışma modlarına dönüştürülmesine olanak verir.

PI COIL DEĞİŞİMİ

GR-4 Dual'ın modüler yapısı sayesinde manyetik sensörün bulunduğu bölüme PI arama coil'i monte edilebilir.

Bu sayede cihaz, 3D zemin tarama sisteminden PI metal dedektör sistemine dönüştürülebilir.

Böylece kullanıcı ayrı bir 3D tarayıcı ve PI dedektör taşımadan iki farklı teknolojiden yararlanabilir.

YÜKSEK MİNERALLİ ZEMİNLERDE KULLANIM

PI teknolojisi, mineralizasyonun yüksek olduğu zeminlerde metal hedef araştırması için avantaj sağlar.

Tuzlu topraklar ve kıyı bölgeleri gibi standart VLF dedektörlerin zorlanabileceği alanlarda kullanılabilir.

Bu yapı, zorlu arazi koşullarında daha kararlı metal hedef sinyalleri elde edilmesine yardımcı olabilir.

KABLOSUZ BAĞLANTI

GR-4 Dual'da Bluetooth 4.2 BLE kablosuz bağlantı teknolojisi bulunmaktadır.

Bu bağlantı, cihaz ile mobil uygulama arasındaki veri aktarımında kullanılabilir.

BATARYA VE ÇALIŞMA SÜRESİ

Cihazda 3.7 V Li-ion şarj edilebilir batarya bulunmaktadır.

3D tarama sistemi yaklaşık 10 saat, PI dedektör sistemi ise yaklaşık 6 saat çalışma süresine sahiptir.

Şarj işlemi Type-C 25W şarj adaptörü ile gerçekleştirilir.

GENİŞ SICAKLIK ARALIĞI

GR-4 Dual, 0°C ile 70°C arasındaki çalışma sıcaklıklarında kullanılmak üzere belirtilmiştir.

Depolama koşulları ise -20°C ile 60°C arasındadır.

ÇOK DİLLİ KULLANIM

Cihaz üzerinde 11 dil, mobil uygulamada ise 25 dil desteği bulunmaktadır.

Bu özellik, farklı kullanıcıların cihaz menülerini ve analiz yazılımını daha kolay kullanmasına yardımcı olur.

CPU VE VERİ İŞLEME

GR-4 Dual'da 240 MHz CPU ve 12-bit A/D dönüştürücü bulunmaktadır.

Bu donanım, sensörlerden alınan ölçüm verilerinin işlenmesine ve tarama sonuçlarının kullanıcıya aktarılmasına yardımcı olur.

KULLANIM ALANLARI

• 3D yeraltı taraması
• Metal hedef araştırması
• Derin metal araştırmaları
• Büyük metal kütlelerinin araştırılması
• Değerli metal araştırmaları
• Gömülü nesne araştırmaları
• Manyetik anomali araştırmaları
• Boşluk araştırmaları
• Mezar araştırmaları
• Oda ve tünel gibi yapıların araştırılması
• Yüksek mineralli zeminlerde tarama
• Tuzlu topraklarda tarama
• Kıyı bölgelerinde metal araştırması
• Geniş arazi taramaları
• Arkeolojik saha araştırmaları

TEKNİK ÖZELLİKLER

Ürün Adı: Conrad GR-4 Dual
Marka: Groundtech
Ürün Grubu: 3D Yer Tarayıcı + PI Metal Dedektörü
Sistem: 3D yer tarayıcı ve entegre Pulse Induction metal dedektörü
Sensör Teknolojisi: MFS-2 Çift Sensör Teknolojisi (Gradiometer)
Manyetik Ölçüm Aralığı: ±2000 µT
Dedektör Teknolojisi: Pulse Induction
PI Frekansı: 1 kHz
CPU: 240 MHz
A/D Dönüştürücü: 12-bit
3D Tarama Derinliği: 15 metreye kadar*
PI Dedektör Derinliği: 3 metreye kadar*
Tarama Modları: 3D Zemin Tarama / Canlı Tarama / Pinpointer / Dedektör Hızlı Tarama / Dedektör Gelişmiş Tarama
Analiz Uygulaması: G-Portal Android & iOS
Analiz: 3D / 4D
Kablosuz Bağlantı: Bluetooth 4.2 BLE
Cihaz Dil Desteği: 11 dil
Mobil Uygulama Dil Desteği: 25 dil
Batarya: 3.7 V Li-ion şarj edilebilir
3D Çalışma Süresi: Yaklaşık 10 saat
PI Çalışma Süresi: Yaklaşık 6 saat
Şarj: Type-C 25W
Çalışma Sıcaklığı: 0°C – 70°C
Depolama Sıcaklığı: -20°C – 60°C
Garanti: 2 yıl
Ağırlık: Sayfada belirtilmemiştir
Boyutlar: Sayfada belirtilmemiştir

*Ürün sayfasındaki derinlik değerleri maksimum kapasiteyi ifade eder. Toprak tipi, mineral oranı, hedefin boyutu ve gömülme süresi gerçek sonuçları etkileyebilir.

PERFORMANS VE ÖLÇÜM KOŞULLARI

GR-4 Dual'ın gerçek saha performansı; hedefin boyutu, metal türü, şekli, derinliği, zemin mineralizasyonu, toprak yapısı, nem oranı ve çevresel koşullara göre değişebilir.

Ürün sayfasında belirtilen 15 metre 3D tarama ve 3 metre PI dedektör değerleri maksimum kapasite olarak ifade edilmektedir.

Özellikle küçük hedeflerde tespit derinliği, büyük hedeflere kıyasla daha düşük olabilir.

HEDEF TESPİTİ HAKKINDA

Cihaz tarafından oluşturulan 3D grafikler ve PI sinyalleri, yer altında bir hedef veya anomali bulunabileceğine işaret edebilir.

Ancak herhangi bir sinyalin tek başına altın, gümüş, define, mezar, oda, tünel veya belirli bir yeraltı yapısının kesin kanıtı olduğu kabul edilmemelidir.

Ölçüm sonuçları saha koşulları ve mümkünse farklı yöntemlerle doğrulanmalıdır.

ÖNEMLİ BİLGİLENDİRME

Conrad GR-4 Dual, 3D yeraltı tarama ve Pulse Induction metal dedektör teknolojilerini tek cihazda birleştiren çok amaçlı bir saha sistemidir.

3D grafikler, manyetik ölçümler ve PI sinyalleri teknik ölçüm verileridir.

Bu veriler tek başına belirli bir hedefin veya yeraltı yapısının kesin olarak bulunduğunu göstermez.

Gerçek sonuçlar hedef özelliklerine, zemin koşullarına, çevresel etkilere ve kullanıcı uygulamasına göre değişebilir.

YASAL UYARI

Yeraltı görüntüleme ve metal tespit cihazlarının kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.

Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.

Kazı, sondaj, kültür varlığı araştırması veya benzeri faaliyetler ilgili mevzuat kapsamında izin veya yetkilendirme gerektirebilir.

Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı, sondaj veya kültür varlığı araştırması yapma izni anlamına gelmez.

Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
