Подземна система за изображения Ks 700 (втора употреба)

КС-700

Характеристики / Технически данни

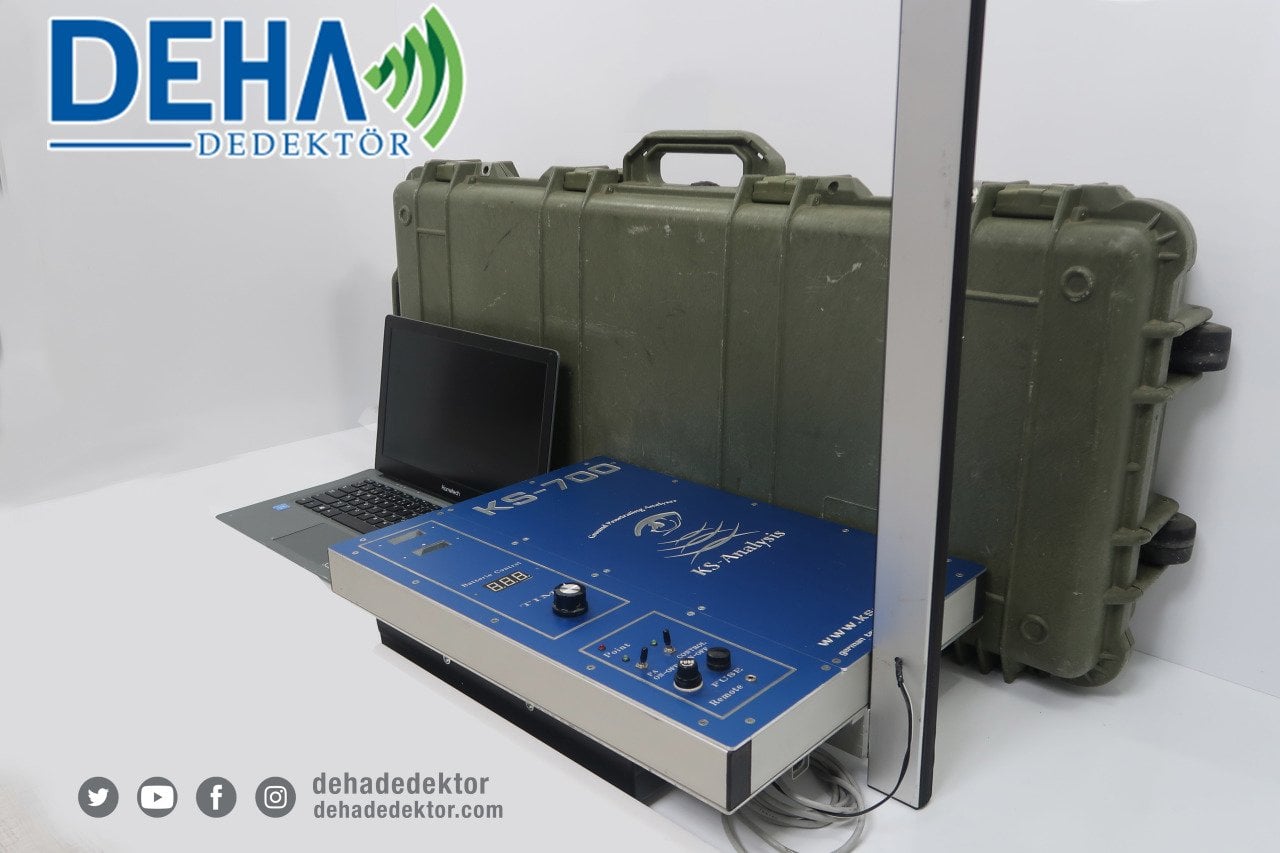

Устройството KS-700 е разработено за локализиране/локализиране на подземни кухини. Това е георадар (GPR) и работи на принципа "FMCW-радар". Георадарът провежда изследвания на дълбочина между 0 м и 40 м в твърда земна структура. В калциевата земна структура открихме тунели, останали от Втората световна война, на дълбочина 60 м; тези тунели бяха широки 5 м и дълбоки 7 м. Както е посочено на страницата с препратки на нашия уебсайт; с това устройство бяха определени местоположенията на по-малки подземни кухини, останали от 18-ти век, и бяха открити подземни канали за пълзене към въглищни мини. Тези канали бяха разположени на дълбочина 26,3 м и бяха лесно определени с наземния радар. Нашият наземен радар открива и метали, заровени под земята; нашето устройство се използва най-вече за този вид подземни търсения в южните страни. При определяне на кухини и метали като мазета, укрития, тунели и др.; също така при откриване на канали, подземни линии (електричество, водопроводи), стари мини и подобни места. Този радар получава данни от измервания и тези данни се показват незабавно на живо на таблетния компютър като 2D графика по време на измерването.

Доставка на KS-700:

– Електронен блок за управление

– Софтуер за 2D (двуизмерна) визуализация (за 3D софтуер, софтуерът "Golden Surfer" трябва да се закупи отделно, "Voxler" се използва с това устройство),

– Калъф за носене на батерията, калъф за носене на устройството (KS-700),

– USB кабел за батерията,

– Свързващ кабел,

– 1 Антена (интегрирана/фиксирана към устройството).

Повечето производители предлагат различни честотни диапазони и следователно различни антени. Колкото по-ниска е честотата, толкова по-голяма дълбочина може да бъде достигната/спусната, но толкова по-лоша е разделителната способност. Разделителната способност означава: С ниска честота не е възможно да се намери малък обект, но се постига по-добра дълбочина. Поради тази причина някои производители произвеждат импулсни радари, които предлагат различни антени в различни честотни диапазони. За да се елиминира геофизичното противоречие възможно най-добре, трябваше да се намери компромисно решение. Ние решихме този проблем със собствени устройства. Специализираме в FMCW радари и затова избрахме работна честота, която прониква на много добра дълбочина според структурата на земята и предлага приемлива разделителна способност.

Следователно не се нуждаем от различни антени.

При доставката на георадар, заедно с него се изпраща и ръководство за потребителя на CD. Това ръководство обяснява и показва процеса на измерване, настройките на софтуера и настройката на устройството. Тъй като имаме клиенти от цял свят, сме подготвили видео филм, чието съдържание е следното:

1. Инсталиране на наземни радарни системи,

2. Започване на работа на наземния радар,

3. Настройка на софтуера,

4. Пълен процес на измерване,

5. Оценка на диаграми на измервания,

6. Записване на данни от измервания,

7. Изключване на наземния радар.

Когато 2D софтуерът се стартира, се показва английски език. Софтуерът е на английски, немски и турски език.

Области на употреба:

· Проучване на проблемни останки и отпадъци под земята

· В проучвания преди строителството

· Рискови щети от минно дело и движения на почвата

· Локализация на подземни мазета, проходни системи и минни галерии, тунели и др.

· Локализиране на подземни обекти като тръби, линии, стени и др., както и кухини, подземни води и водни ресурси.

· В археологията и много други подземни сканирания, проучвания и изследвания.

Описание на устройството:

· Наземен радар FMCW

Тегло: 5,1 кг (без батерия)

· Постоянно монтирана антена, без възможност за подмяна на антената

· Оценка на измерванията на място с лаптоп (не е включен в аксесоара)

· Комуникационна система: MS-Windows

Софтуер за 2D визуализация на данни и измерване на площ

· Размери: 44 x 33 x 20 см

· Може лесно да се носи от един човек

· Използвайте с оловно-киселинна батерия 12 V 18 Ah за радарна електроника (не е включена в аксесоарите), която може да се зарежда с всяко зарядно за автомобилен акумулатор.

Характеристики на KS 700

Тип радар: FMCW-радар (честотно модулиран радар с непрекъсната вълна)

Размер: Дължина: 445 мм

Ширина: 334 мм

Височина: 200 мм (без дръжката за носене)

Тегло: 5,1 кг

Работа: 12 волта / мин. 10 Ah батерия

Предавател на сигнал: С ограничено време (1-15 секунди)

Период на вземане на проби: 20ns-100ns

Вземане на проби в реално време: 1,25 kHz – 50 MHz

Максимално семплиране: 1 GHz

Честотна лента: A/D преобразувател DC-60 MHz

Обработка на данни: чрез FFT (бързо преобразуване на Фурие)

Резолюция на БПФ: 2048 реда

Достъпна дълбочина: (във варовикова земна структура)

30 метра

60 метра

Интерфейс: USB

Софтуер: -Спектрален анализатор-2D визуализация: Каменна ера-3D визуализация: Golden Surfer Voxler
