CONRAD GR-4 3D YERALTI GÖRÜNTÜLEME SİSTEMİ

Conrad GR-4, yer altındaki anomalileri algılamak, 3D zemin taraması yapmak ve elde edilen sonuçları anlık olarak değerlendirmek için geliştirilmiş profesyonel bir zemin tarama sistemidir.

Çift sensörlü MFS-2 gradiometer teknolojisi, renkli ekranı, Live Scan, Pointer ve 3D zemin tarama modları sayesinde gömülü metal hedeflerin, manyetik nesnelerin ve yeraltındaki farklı yapıların araştırılmasına yardımcı olur.

Cihaz, kendi renkli ekranı sayesinde telefon veya tablete ihtiyaç duymadan bağımsız olarak kullanılabilir. İstenildiğinde G-Portal Android ve iOS uygulaması üzerinden tarama verileri kaydedilerek 3D ve 4D analizleri daha ayrıntılı şekilde incelenebilir.

3D ZEMİN TARAMA

GR-4'ün temel çalışma sistemi 3D zemin taramasıdır.

Çift sensörlü yapı sayesinde taranan bölgeden elde edilen veriler değerlendirilerek yer altındaki farklılıkların ve olası anomalilerin üç boyutlu olarak incelenmesine yardımcı olur.

Bu sistem, geniş alanlarda hedef olabilecek bölgelerin belirlenmesine ve daha sonra ayrıntılı şekilde araştırılmasına olanak sağlar.

MFS-2 ÇİFT SENSÖR TEKNOLOJİSİ

GR-4, MFS-2 çift sensörlü gradiometer teknolojisine sahiptir.

Sensör sisteminin ölçüm aralığı ±2000 µT olarak belirtilmektedir.

Manyetik alan değişimlerinin ölçülmesi, yer altında bulunan manyetik nesnelerin ve farklılıkların araştırılmasına yardımcı olur.

15 METREYE KADAR 3D TARAMA

Ürün sayfasında GR-4'ün 3D tarama sistemi için 15 metreye kadar derinlik belirtilmektedir.

Bu değer ürün sayfasında verilen maksimum teknik değerdir. Gerçek saha performansı hedefin büyüklüğü, yapısı, derinliği, zemin mineralizasyonu ve diğer çevresel koşullara göre değişebilir.

Bu nedenle 15 metre değeri her hedef için garanti edilmiş tespit derinliği olarak değerlendirilmemelidir.

CANLI TARAMA

Live Scan modu, tarama sırasında elde edilen verilerin anlık olarak takip edilmesine yardımcı olur.

Kullanıcı arazi üzerinde ilerlerken oluşan değişimleri cihazın ekranından izleyebilir.

Bu özellik, araştırılması gereken bölgelerin hızlı şekilde belirlenmesini kolaylaştırır.

POINTER MODU

Pointer modu, belirlenen hedef bölgesinin daha hassas şekilde araştırılmasına yardımcı olur.

Geniş alan taramasından sonra tespit edilen anomalinin konumunu daha kontrollü şekilde belirlemek için kullanılabilir.

Bu sayede hedef bölgesinde noktasal doğrulama yapılmasına yardımcı olur.

YÜKSEK ÇÖZÜNÜRLÜKLÜ RENKLİ EKRAN

GR-4, yüksek çözünürlüklü renkli ekrana sahiptir.

Live Scan, Pointer ve 3D zemin tarama sonuçları doğrudan cihaz üzerinden görüntülenebilir.

Böylece tarama sırasında alınan verilerin değerlendirilmesi için ayrıca telefon veya tablet taşıma zorunluluğu bulunmaz.

TELEFON VE TABLET OLMADAN KULLANIM

GR-4 bağımsız olarak çalışabilir.

Cihazın dahili renkli ekranı sayesinde tarama modları, ayarlar ve sonuçlar doğrudan cihaz üzerinden takip edilebilir.

Bu yapı, özellikle sahada hızlı ve pratik kullanım avantajı sağlar.

G-PORTAL 3D / 4D ANALİZ

Daha ayrıntılı inceleme yapmak isteyen kullanıcılar, tarama verilerini G-Portal Android & iOS uygulamasına aktarabilir.

Uygulama üzerinden veriler 3D ve 4D olarak incelenebilir ve kapsamlı raporlama yapılabilir.

Bu özellik, saha sırasında hızlı kontrol ile bilgisayar/mobil ortamda ayrıntılı analiz imkanını bir araya getirir.

VERİ KAYDI VE RAPORLAMA

Tarama verilerinin G-Portal uygulaması üzerinden kaydedilmesi mümkündür.

Kayıtlı veriler daha sonra tekrar incelenebilir ve farklı tarama sonuçları karşılaştırılabilir.

Bu yapı özellikle profesyonel saha çalışmalarında elde edilen verilerin düzenli şekilde arşivlenmesine yardımcı olur.

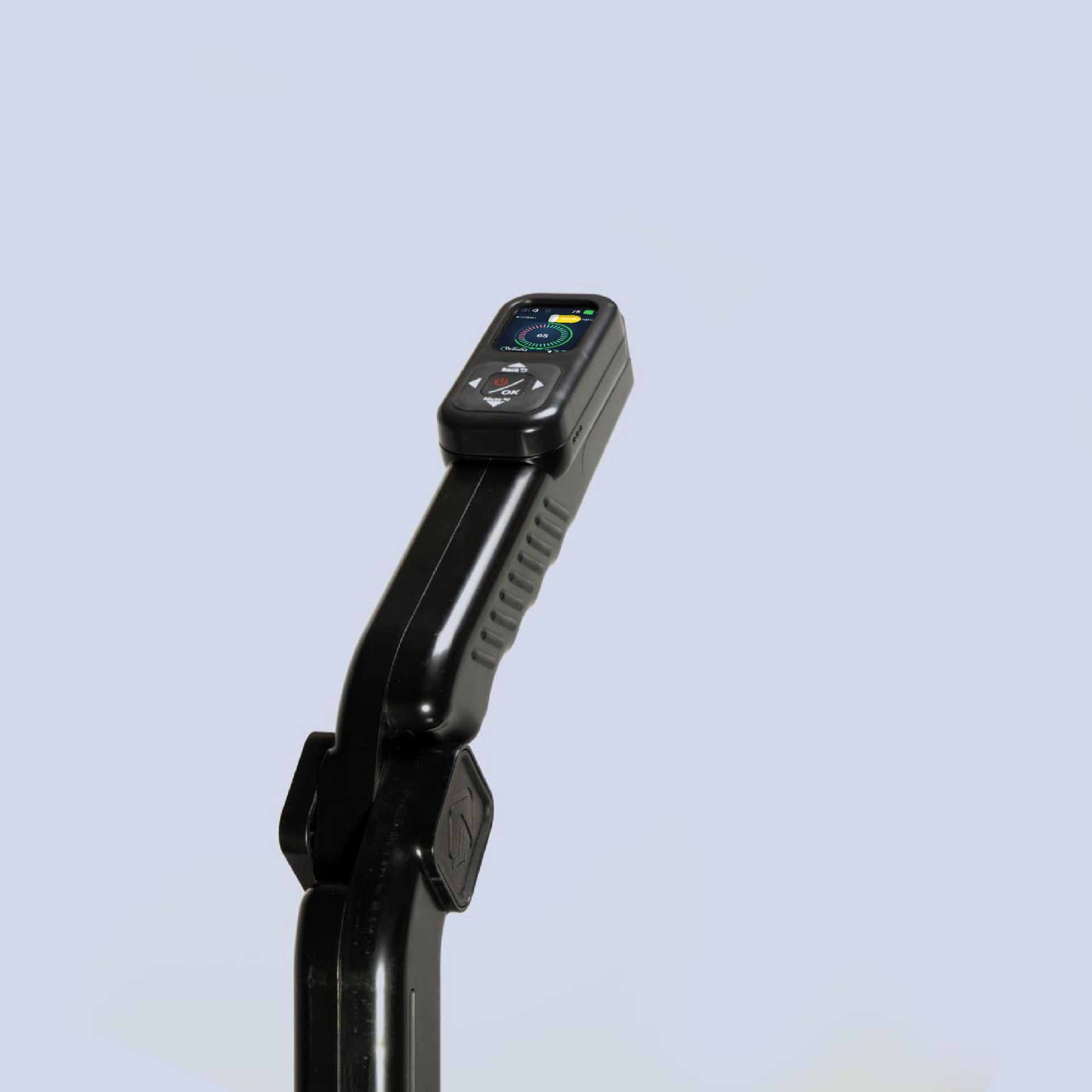

MODÜLER GÖVDE TASARIMI

GR-4, katlanabilir ve modüler bir gövde yapısına sahiptir.

Ayarlanabilir tutuş açısı, cihazın farklı kullanıcıların kullanım şekline göre ayarlanmasına yardımcı olur.

Takılıp çıkarılabilir sensör modülü ise cihazın saha koşullarına göre daha pratik şekilde kullanılmasını sağlar.

TAŞINABİLİR YAPI

Katlanabilir gövde tasarımı, cihazın farklı araştırma alanlarına taşınmasını kolaylaştırır.

Modüler yapı sayesinde saha öncesi kurulum ve taşıma işlemleri daha pratik hale gelir.

Bu özellik, uzun süreli ve farklı bölgelerde gerçekleştirilen araştırmalarda kullanım kolaylığı sağlar.

GÖMÜLÜ METAL ARAŞTIRMASI

GR-4, yer altında bulunan gömülü metal hedeflerin araştırılmasına yönelik kullanılabilir.

Manyetik ölçüm sistemi sayesinde hedeflerden kaynaklanan manyetik farklılıkların incelenmesine yardımcı olur.

Hedefin gerçek metal türü, yalnızca cihaz tarafından oluşturulan sinyal veya grafik üzerinden kesin olarak belirlenemez.

MANYETİK NESNE ARAŞTIRMASI

MFS-2 gradiometer sistemi, manyetik alan değişimlerinin ölçülmesine yardımcı olur.

Bu özellik, yer altında bulunan manyetik nesnelerin ve manyetik anomalilerin araştırılmasını destekler.

Elde edilen veriler, hedef olabilecek bölgelerin belirlenmesine yardımcı olabilir.

BOŞLUK VE YERALTI YAPISI ARAŞTIRMASI

Ürün açıklamasında GR-4 ile mezar, oda ve tünel gibi boşluk yapılarının araştırılabileceği belirtilmektedir.

3D tarama verileri üzerinden yer altındaki farklılıkların incelenmesine yardımcı olur.

Ancak ekranda oluşan bir anomalinin tek başına kesin olarak mezar, oda, tünel veya başka bir yapı olduğunu kanıtladığı kabul edilmemelidir.

ARKEOLOJİK SAHA ARAŞTIRMALARI

GR-4, arkeolojik araştırmalarda yer altındaki olası anomalilerin ön incelemesine yardımcı olabilecek bir sistemdir.

Gömülü nesneler ve farklı yeraltı yapıları 3D tarama sonuçları üzerinden incelenebilir.

Kültür varlığı veya arkeolojik alanlarda yapılacak araştırmalarda ilgili izin ve mevzuat şartlarına uyulması gerekir.

240 MHz İŞLEMCİ

GR-4'te 240 MHz CPU ve 12-bit A/D dönüştürücü bulunmaktadır.

Bu donanım, sensörlerden alınan ölçüm verilerinin işlenmesine ve tarama sonuçlarının cihaz üzerinde görüntülenmesine yardımcı olur.

BLUETOOTH 4.2 BLE

Cihazda Bluetooth 4.2 BLE kablosuz bağlantı teknolojisi bulunmaktadır.

Kablosuz bağlantı, GR-4 ile mobil uygulama arasındaki veri aktarımında kullanılabilir.

Bu sayede tarama verileri G-Portal uygulamasına aktarılıp daha ayrıntılı analiz edilebilir.

BATARYA VE ÇALIŞMA SÜRESİ

GR-4, 3.7 V Li-ion şarj edilebilir batarya ile çalışır.

Ürün sayfasında 3D tarama sistemi için yaklaşık 10 saat çalışma süresi belirtilmektedir.

Şarj işlemi Type-C 25W şarj adaptörü ile gerçekleştirilir.

ÇOK DİLLİ KULLANIM

GR-4 cihazında 11 dil, mobil uygulamada ise 25 dil desteği bulunmaktadır.

Bu özellik, cihaz menülerinin ve mobil analiz yazılımının farklı kullanıcılar tarafından daha rahat kullanılmasına yardımcı olur.

GENİŞ SICAKLIK ARALIĞI

Cihazın çalışma sıcaklığı 0°C ile 70°C arasında belirtilmektedir.

Depolama koşulları ise -20°C ile 60°C olarak verilmektedir.

Bu aralıklar, cihazın farklı saha koşullarında kullanılabilmesine yönelik teknik değerlerdir.

KULLANIM ALANLARI

• 3D yeraltı taraması
• Gömülü metal araştırması
• Manyetik nesne araştırması
• Yeraltı anomalilerinin araştırılması
• Boşluk araştırması
• Mezar araştırması
• Oda ve tünel araştırması
• Arkeolojik ön araştırmalar
• Define araştırmaları
• Geniş arazi taramaları
• Live Scan ile anlık tarama
• Noktasal hedef doğrulama
• 3D ve 4D veri analizi
• Saha verilerinin kaydedilmesi ve raporlanması

TEKNİK ÖZELLİKLER

Ürün Adı: Conrad GR-4
Marka: Groundtech
Ürün Grubu: 3D Yer Tarayıcı
Sistem: 3D Yer Tarayıcı
Sensör Teknolojisi: MFS-2 Çift Sensör Teknolojisi (Gradiometer)
Manyetik Ölçüm Aralığı: ±2000 µT
CPU: 240 MHz
A/D Dönüştürücü: 12-bit
Tarama Modları: 3D Zemin Tarama / Canlı Tarama / Pinpointer
3D Tarama Derinliği: 15 metreye kadar*
Analiz Uygulaması: G-Portal Android & iOS
Analiz: 3D / 4D
Kablosuz Bağlantı: Bluetooth 4.2 BLE
Cihaz Dil Desteği: 11 dil
Mobil Uygulama Dil Desteği: 25 dil
Batarya: 3.7 V Li-ion şarj edilebilir
Çalışma Süresi: Yaklaşık 10 saat
Şarj: Type-C 25W
Çalışma Sıcaklığı: 0°C – 70°C
Depolama Sıcaklığı: -20°C – 60°C
Garanti: 2 yıl
Ağırlık: Sayfada belirtilmemiş
Boyutlar: Sayfada belirtilmemiş

*15 metre, ürün sayfasında 3D tarama sistemi için belirtilen maksimum teknik değerdir. Gerçek saha performansı hedef ve zemin koşullarına göre değişebilir.

GR-4 VE GR-4 DUAL FARKI

GR-4, 3D yer tarayıcı olarak sunulmaktadır.

GR-4 Dual ise GR-4'ün 3D tarama sistemine ek olarak Pulse Induction metal dedektör sistemi içerir.

Bu nedenle GR-4 için 1 kHz PI frekansı, 3 metre dedektör derinliği ve PI çalışma süresi gibi özellikler kullanılmamalıdır. Bu özellikler GR-4 Dual modeline aittir.

PERFORMANS VE ÖLÇÜM KOŞULLARI

GR-4'ün gerçek saha performansı; hedefin boyutu, şekli, yapısı, konumu, derinliği, zemin mineralizasyonu, toprak nemi, kayaç yapısı ve çevresel koşullara göre değişebilir.

Ürün sayfasında belirtilen 15 metre değeri maksimum teknik değer olarak değerlendirilmelidir.

Küçük veya düşük manyetik özellik gösteren hedeflerde gerçek algılama derinliği daha düşük olabilir.

HEDEF TESPİTİ HAKKINDA

Cihazın oluşturduğu 3D grafikler ve manyetik ölçüm sonuçları, yer altında bir farklılık veya anomali bulunabileceğine işaret edebilir.

Ancak herhangi bir anomalinin tek başına altın, gümüş, define, mezar, oda, tünel veya belirli bir yeraltı yapısının kesin kanıtı olduğu kabul edilmemelidir.

Ölçüm sonuçlarının saha koşulları ve mümkünse farklı yöntemlerle doğrulanması gerekir.

ÖNEMLİ BİLGİLENDİRME

Conrad GR-4, 3D zemin tarama ve manyetik ölçüm teknolojilerini kullanarak yer altındaki olası anomalilerin araştırılmasına yardımcı olan profesyonel bir sistemdir.

3D grafikler, manyetik ölçümler ve Pointer sonuçları teknik ölçüm verileridir.

Bu veriler tek başına belirli bir hedefin veya yeraltı yapısının kesin olarak bulunduğunu göstermez.

Gerçek sonuçlar hedef özelliklerine, zemin koşullarına, çevresel etkilere ve kullanıcı uygulamasına göre değişebilir.

YASAL UYARI

Yeraltı görüntüleme ve metal tespit cihazlarının kullanımı sırasında arazi, mülkiyet, izin ve diğer yasal gerekliliklere uyulması kullanıcının sorumluluğundadır.

Sit alanları, ören yerleri, kültür varlığı bulunan alanlar, koruma bölgeleri ve askeri bölgeler gibi özel koruma veya kullanım kurallarına tabi alanlarda ilgili mevzuata ve yetkili kurumların belirlediği kurallara uyulmalıdır.

Kazı, sondaj, kültür varlığı araştırması veya benzeri faaliyetler ilgili mevzuat kapsamında izin veya yetkilendirme gerektirebilir.

Cihazın satın alınması veya kullanılması, herhangi bir alanda arama, kazı, sondaj veya kültür varlığı araştırması yapma izni anlamına gelmez.

Kullanıcı, cihazı kullanmadan önce ilgili kurumların güncel mevzuat ve izin şartlarını kontrol etmekle yükümlüdür.
