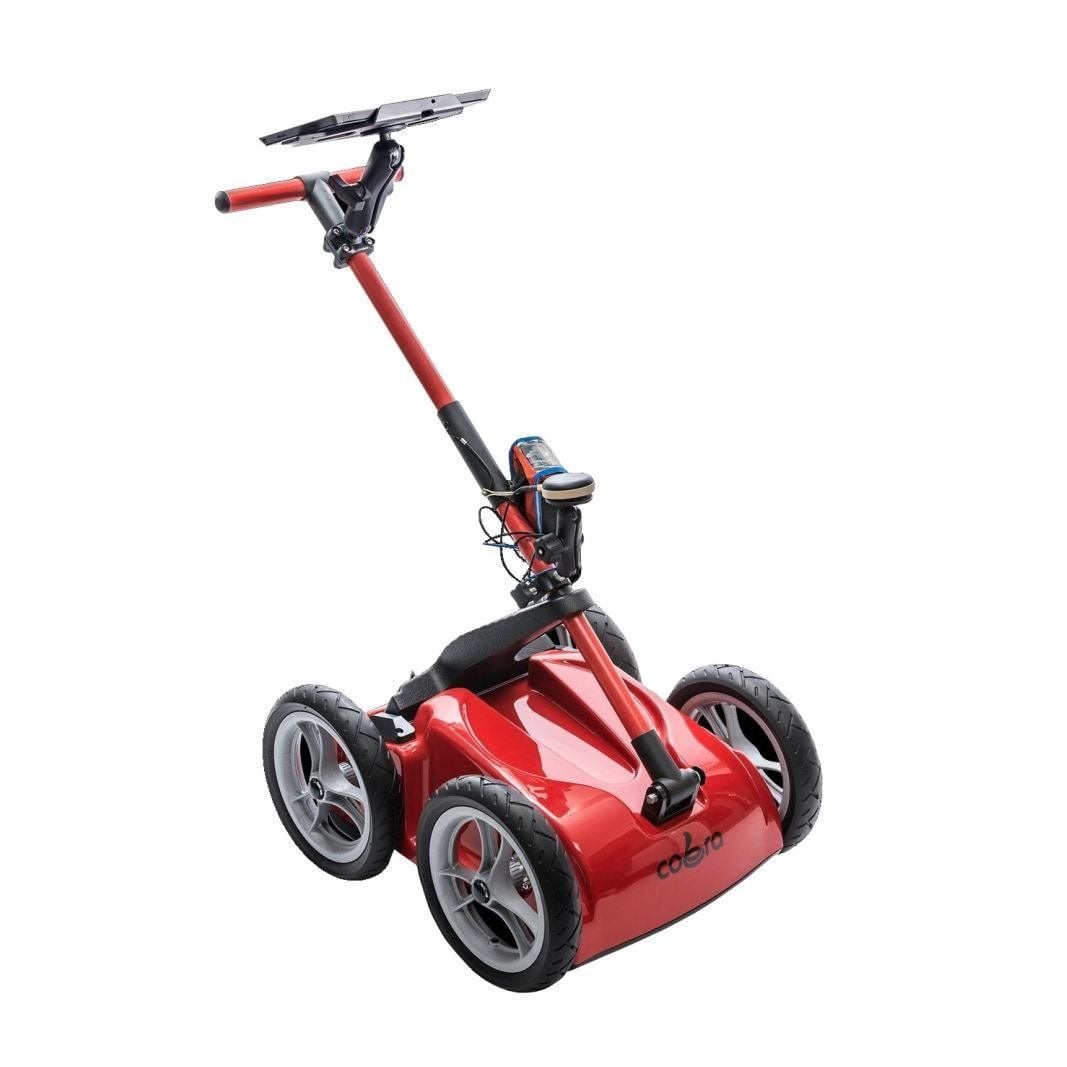

Безжичен георадар Cobra за подземно изобразяване
Коментиране/Прочитане (0 коментар)
1.895.700,00 TL
Installments starting from 205.367,50 TL!
ПОДРОБНОСТИ ЗА СЪДЪРЖАНИЕТО:
A. Cobra WiFi GPR, Безжичен 2-канален GPR комплект. Пълен GPR комплект, включително софтуер за последваща обработка - 1 комплект
COBRA WiFi GPR комплект. За технически спецификации: Приложена брошура
Пълна система за събиране на данни от георадара, включваща:
Детайли за системата
1. Вграден 2-канален GPR, с едновременно показване както на плитки, така и на дълбоки цели, WiFi работа
2. Cobra CBD антени: 3 многочестотни антени 200/400/800 MHz с работна лента 50-1400 MHz
3. Вградена литиево-йонна батерия 73 Wh с 8 часа работа
4. Софтуер за събиране на данни DAQ (Cobra DAQ)
5. Постпроцесинг Prism 2 с модул за 3D експортиране
6. USB с DAQ/софтуер за последваща обработка/ръководство
7. Външен SW-енкодер/конектор (разделителна способност 10 мм)
8. Количка с бързо освобождаващи се колела/дръжка за бутане/дърпане на количката.
9. Комплект за здрав терен: Теглеща шейна за употреба във всякакъв терен със защитна/сменяема подложка за износване
10. Външно захранване/зарядно устройство, Ethernet RJ/45 конектори
11. Външно зарядно устройство за батерии Mascot 2241
12. Ръководство за употреба на USB-диск Cobra
13. 1 ден обучение в Боден, Швеция
B. Cobra DAQ SP4/ Управляващ блок за здрав таблетен компютър: 1 комплект
- 6-то поколение Intel Core i5-6300U 2.4-3 GHz, 4GB DDR3, 128GB SSD, 12.3" TFT LCD HD (2736x1824). IPS дисплей, четлив на пряка слънчева светлина, с PROCAP мултитъч технология + дигитайзерна писалка (1024 нива на натиск), двубандов WiFi
- 802.11ac/802.11a/b/g/n, Bluetooth (v4.0), 8MP задна камера с автофокус и 5 MP предна камера, Windows 10 Pro (64- битова), MIL-STD -810G удароустойчив, неплъзгащ се композитен материал, тестван за падане.
- RAM Tactical Cart Mount/ Регулируемо рамо с двоен гнездо с 1.5” топки, здрав нокът и бързо освобождаваща се вложка
C. Здрав транспортен калъф HPRC 4801 за Cobra WiFi GPR
Безжичен георадар COBRA CBD
Представяме ви интелигентната CBD антена
Изключителна честотна лента от 50-1400 MHz
Заменя няколко конвенционални антени
ХАРАКТЕРИСТИКИ
БЕЗЖИЧНА РАБОТА — Няма нужда от кабели
CBD антени, за които се очаква патент
CBD АНТЕНАТА ПРЕДАВЯ ТРОЙНИ ЧЕСТОТИ — 200, 400 и 800 MHz
УЛТРАШИРОКОЛОННА ПРОИЗВОДИТЕЛНОСТ — от 50 до 1400 MHz (1350 MHz честотна лента)
ЗАМЕСТВА НЯКОЛКО КОНВЕНЦИОНАЛНИ АНТЕНИ
БЕЗ „МЪРТВИ ЗОНИ“ ИЛИ СЛЕПИ ПЕТНА
СМЕСЕНИ ЧЕСТОТНИ ДАННИ — Оптимална честота, избрана автоматично за всички дълбочини
УНИКАЛНА РЕЛАЦИЯ ЧЕСТОТА/СКОРОСТ — Патентована формула
РАБОТА С ВЪЗДУШНО СВЪРЗВАНЕ — Няма нужда от заземяване
ПЪЛНА GPR СИСТЕМА — 2-канален GPR, CBD-антени, CU, количка, транспортен куфар
ШИРОК ИЗБОР ОТ УПРАВЛЯВАЩИ УСТРОЙСТВА — Здрав компютър с вграден софтуер
SMART CART — Бързо освобождаващи се колела за бутане и дърпане
КОМПАКТНА И ГЪВКАВА СИСТЕМА — Само 15 кг
ОПЦИОНАЛНО ВЗИМАНЕ НА ПРОБИ В РЕАЛНО ВРЕМЕ
УМНИЯТ ГПР
Безжичният георадар COBRA CBD събира данни от стотици хиляди импулсни отражения всяка секунда, за да помогне на изследователите да идентифицират обекти под земята.
Работи в Многочестотен честотна лента от 50 до 1400 MHz, като по този начин замества няколко антени с различни честоти, използвани от други и по-стари GPR системи.
КАК РАБОТИ
Уникалната CBD антена предава импулси с тройни честоти в смесена импулсна форма. CBD антената избира оптималната честота, необходима за всички слоеве и цели на различна дълбочина.
Получените данни от CBD антената могат да бъдат използвани за точни стойности на скоростта/RDP за слоеве и цели чрез честотен анализ (използвайки патентована формула - с линеен връзка между отразената честота и скоростта).
3-D РАДАРЕН ДЪЛБОЧИНЕН СЛЕЙ, ХОРИЗОНТАЛЕН ИЗГЛЕД
3D софтуер преобразува няколко 2D радарни профила в 3D карта, дълбочинен срез, на различни дълбочини.
За пълно 3D изображение, разстоянието между 2D линиите на заснемане трябва да бъде много близко (λ/4).
Дълбочинният срез по-долу показва останки от заровена римска строителна стена в Карнунтум, Австрия.
Предимства:
Георадар/антенна система със здрав компютър и количка
Многобройни приложения - дълбочинен диапазон 0-10 м
Работа в реално време с 2x по-голям обхват на дълбочина и опции за канали
Не е необходимо допълнително проучване
Най-добро проникване и качество на данните при директни тестове
ПРИЛОЖЕНИЯ И УПОТРЕБА
Геология и минно дело
Намерете гнезда със скъпоценни камъни или кимберлит, латеритен никел, както и пукнатини в скалната основа и строителните камъни. Картирайте вътрешните структури и кухини в почва .
Картиране на инфраструктурата и комуналните услуги
Инспектирайте вътрешни конструкции и идентифицирайте кухини, като пътища, мостове, тунели, железопътни линии и отводнявания и локализиране на различни видове материали, като пластмаса, бетон, глина и метални тръби. Картиране на бетона преди пробиване, рязане или вземане на проби. Откриване на препятствия пред насочени сондажни операции.
Военни сили и сигурност
Открийте тунели, бункери, скрити оръжия и лекарства. Намерете противопехотни мини и невзривени боеприпаси (НБС). През стената изображения.
Спасителни операции
Открийте заклещени жертви под срутени сгради и свлачища.
Екологична
Локализиране на опасни отпадъци, UST-локация. Очертаване на замърсители и разливи на продукти. Картиране на плитки езера и реки.
Сняг и лед
Пълно въздушно картографиране на дебелината на снега и леда, което позволява намирането на заровени предмети. Намерете пукнатини и жертви на лавини.
Профил на ледени пътища подробно. Глациологични изследвания.
Земеделие и горско стопанство
Намерете дренажни плочки за селскостопански и голф игрища. Определете съдържанието на вода в почвата и проводимостта ѝ. Картирайте корените на дърветата и гниенето в дървесината.
Археология и криминалистика
Картографиране преди изкопни работи на заровени структури, основи, погребения и камери.
ЗАЩО МНОГОЧЕСТОТЕН АНТЕНА?
Предимството на честотата на COBRA CBD
COBRA CBD GPR използва уникален дизайн на антена с три честоти (номинални честоти 200, 400 и 800 MHz), за който е подаден патент . Тъй като CBD антените излъчват три ултразвукови вълни... Широколентов импулси (150% от номиналните честоти в сравнение със 100% за конвенционалните антени), които се припокриват и смес Заедно може да замени множество антени с номинални честоти между 200 и 800 MHz. (Вижте честотния спектър по-долу)
• Смесени/комбинирани данни с автоматичен оптимална честота, избрана през всички дълбочини в един единствен файл.
• Близо до повърхността данни с висока резолюция/честота и дълбоки цели с по-ниски необходими честоти.
• Няма нужда от настройване на честотни филтри. Интелигентната CBD антена филтрира сама.
• Няма „мъртви зони“ или слепи петна в данните поради смесени честоти.
• Изчислете скоростта директно от честотното съдържание с собственически формула.
• Реално време Опция за технология за вземане на проби
• Въздушно свързан работа без звънене. (Другите антени трябва да бъдат заземени, за да се избегне звънене)
БЕЗЖИЧЕН ГПР COBRA CBD – ТЕХНИЧЕСКИ СПЕЦИФИКАЦИИ:
АНТЕНА / GPR: 2-канална георадарна система с екранирани антени
Тип антена: CBD* Многочестотен Антена (*Патент в процес на одобрение)
Номинални честоти: 200/400/800 MHz
Работна честотна лента: 50-1400 MHz
Приложено напрежение: 200 V
Честота на семплиране: 100 000 семпла/секунда
Скорост на сканиране: 1-100 сканирания/сек на канал @ 512 семпла/сканиране
Примерен изход: 16-битов цифрови сурови данни
УПРАВЛЯВАЩ БЛОК / CU
Избираем компютър/PDA, здрав, MIL-STD -81F/G, устойчив на вода и прах, IP-65 или IP67 с включени в комплекта
DAQ софтуер за събиране на данни за управление, показване и обработка и съхранение на GPR данни.
Формат на данните: Стандартен геофизичен SEGY формат на данни (.sgy)
Канали за данни: 1 или 2 с индивидуални настройки за дълбочина, филтър и печалба
Вертикални филтри: Изкл., Цифрови
Хоризонтални филтри: Наслагване, Премахване на фон
Точки за усилване: 1-10 Линейно усилване
Нива на усилване: от 0 до +60 dB
Съхранение на данни: Съхранение на сурови данни с памет за използвано усилване
Размер на файла с данни: Ограничен само от наличното пространство на твърдия диск
КОЛИЧКА ЗА АНКЕТИ
Неметална дръжка и опора за натискане и издърпване, тактическо монтиране на RAM Крейд за препоръчани и закупени здрави PDA/PC. 12" бързо освобождаващи се ненадуваеми колела. Висока резолюция SW-енкодер.
ОКОЛНА СРЕДА
Температура: от -20°C до 40°C вътрешна температура Влажност: 96% без кондензация Защита от проникване: конектори IP68
МЕХАНИЧНИ
Размер: (Д x Ш x В) 60 x 52 x 29 см
Тегло: 15 кг
РАБОТА
Оперативни платформи: Въздушна операция, висока скорост работа с въздушна връзка, работа със заземяване
Батерия: Вградена литиево-йонна 73 Wh
Време за работа: 8 часа
Режим на работа: Ръчен (1-100 сканирания/сек), Разстояние (SW-енкодер) със или без GPS
GPS позиции: GPS позиции, интегрирани с GPR данни за всяко сканиране, както във времеви, така и в режим на разстояние
Работна дълбочина: 0-2000 ns избираемо. Типично 0-500 ns.
Дълбочинен диапазон: 0 - 10 м в зависимост от свойствата на терена.
АКСЕСОАРИ
Хардуер: Комплект за хеликоптерно проучване, Комплект за пътни/железопътни линии, Транспортен куфар, Високоточен GPS, Снаряжение
Софтуер: Включен е софтуер за събиране на данни от GPR (COBRA DAQ) за Cobra Wireless GPR и Cobra Plug-In GPR.
Софтуер за последваща обработка PRISM с 3D експортен модул (Voxler, Reflex 3d, GPRSlice).
